باختصار: يوصّل الألومنيوم الحرارة نحو 4,000 ضعف مقاومة الصوف المعدني (130–210 مقابل 0,035–0,040 واط/م·كلفن)، لذا لا تُعزل لوح الكسوة نفسه شيئًا يُذكر — فالجلد العاري بسماكة 3 مم يعادل قرابة 5,9 واط/م²·كلفن. الأداء يأتي من المنظومة كاملة: 60–120 مم من الصوف المعدني وتجويف مهوّى بعمق 20–50 مم ودعامات مكسورة حرارياً تُنزل الجدار نفسه إلى 0,25–0,45 واط/م²·كلفن.
كل مناقصة لمبنى في الخليج أو شرق أفريقيا تتضمن اليوم قيمة U للجدار، وعلى مقاول الكسوة أن يُثبتها. نقطة البداية المحرجة أن المعدن نفسه لا يساهم شيئًا: الألومنيوم من أفضل موصلات الحرارة في مواد البناء الشائعة. ما يحدد الرقم هو الطبقة خلف اللوح: نوع العزل وسماكته، وكيف تخترقه الهيكل الفرعي، وهل التجويف مهوّى فعلاً. تستعرض هذه المقالة الحساب الذي تعتمده INDECO، وتصحيحات الجسور الحرارية التي تنساها معظم المواصفات، وخطوات التحقق التي تجتاز مراجعة Mostadam أو SBC 901. أما المادة نفسها فابدأ من الدليل الشامل لكسوة الألومنيوم.
ما معنى قيمة U في منظومة كسوة الألومنيوم؟
قيمة U هي التدفق الحراري بالواط عبر متر مربع واحد من الجدار عند فرق درجة حرارة كلفن واحد — وكلما انخفضت كان أفضل. تُحسب من مجموع المقاومات التسلسلية: R = السماكة ÷ التوصيلية، مع إضافة مقاومتَي السطحين الثابتتين (0,13 م²·كلفن/واط داخلياً و0,04 خارجياً). ومنه U = 1 ÷ Rالكلي.
في الواجهة ذات التجويف المهوّى يتعامل ISO 6946 مع التجويف الجيد التهوية كحد خارجي: أي أن اللوح الخارجي يخرج من الحساب كلياً. وهذا ليس تفصيلاً شكلياً بل مبدأ تصميم: اللوح واقٍ من الطقس، والعزل هو الطبقة الحرارية، وأي مواصفة تدّعي أن اللوح «يساهم» في قيمة U هي مواصفة خاطئة. وبدون عزل يتبقى مقاومتا السطحين فقط: R ≈ 0,17 أي U ≈ 5,9 واط/م²·كلفن.
لماذا يوصّل الألومنيوم الحرارة بهذه السرعة؟
تتفاوت التوصيلية الحرارية (λ بواط/م·كلفن) بين معادن ومواد العزل الإنشائية بخمس رتب حجمية تقريباً:
| المادة | التوصيلية الحرارية (واط/م·كلفن) | دورها في الجدار |
|---|---|---|
| سبائك الألومنيوم للكسوة (3003 / 5005 / 5052) | 130–210 | واقٍ من الطقس — وليس عازلاً |
| الفولاذ الكربوني (الهيكل) | ≈ 50 | يُمنع ملامسته للألواح |
| تثبيتات الفولاذ المقاوم A4 (316) | 15–17 | التثبيت؛ جسر حراري مجمّع أيضاً |
| الفاصل الحراري بولي أميد PA66-GF25 | ≈ 0,30 | وسادات عزل الدعامات |
| حشوات EPDM | ≈ 0,25 | طبقات الفصل والحشو |
| الصوف المعدني (القيمة المعلنة λ90/90) | 0,035–0,040 | الطبقة الحرارية الفعلية |
| ألواح PIR | 0,022–0,028 | بديل عندما تكون السماكة حرجة |
| الهواء الساكن | 0,026 | سبب عمل التجاويف والصوف أصلاً |
بعبارة أخرى: عند السماكة نفسها، يوصّل لوح ألومنيوم بسمك 3 مم حرارةً مثل جدار من الصوف المعدني بسمك نحو 12 متراً. لا سماكة للوح ولا تشطيب ولا طلاء يغيّر ذلك — ولهذا يُعد العزل خلفه بنداً في المواصفة لا خياراً.
كم سماكة عزل نحتاج خلف كسوة الألومنيوم؟

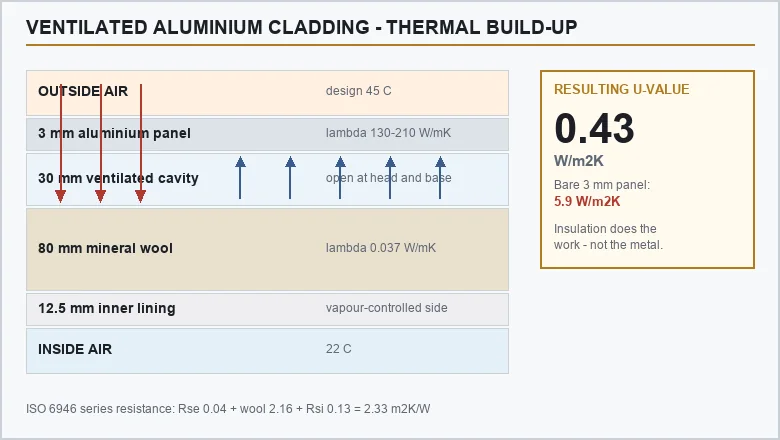

لنأخذ منظومة واجهة مهوّاة — لوح خارجي، تجويف 20–50 مم، صوف معدني، بطانة داخلية — مع احتساب التجويف حداً خارجياً واستبعاد الجدار الإنشائي. وبصوف بقيمة λ = 0,037 واط/م·كلفن:

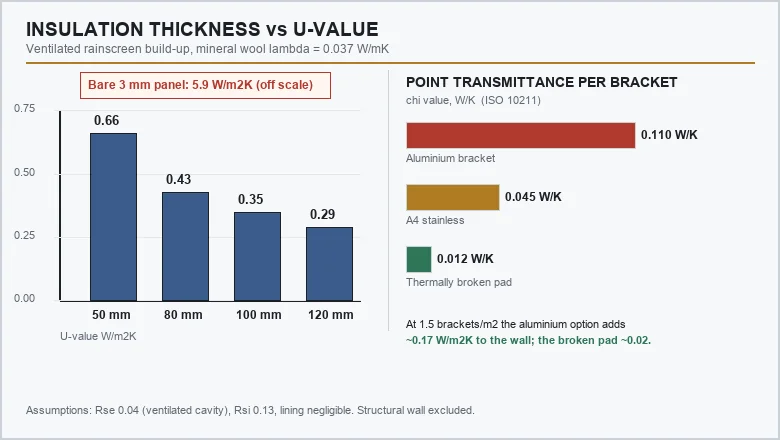

| سماكة العزل | قيمة U للمنظومة (واط/م²·كلفن) | الاستخدام النموذجي |
|---|---|---|
| بدون عزل (لوح عاري 3 مم) | ≈ 5,9 | غرف التقنية والمظلات — وليس للجداول المأهولة |
| 50 مم | ≈ 0,66 | جدران داخلية مميزة ومناخ معتدل |
| 80 مم | ≈ 0,43 | الجدار التجاري الأساسي في الخليج |
| 100 مم | ≈ 0,35 | يحقق هدف 0,40 مع تصحيح الدعامات |
| 120 مم | ≈ 0,29 | الواجهات الراقية والمستدامة |
كل مضاعفة للسماكة ترفع مقاومة العزل بمقدار مماثل — والمردود خطي في المقاومة لا في الراحة. في يوم تصميمي عند 45°C وداخلياً 22–24°C، الفرق بين 0,66 و0,35 واط/م²·كلفن هو خفض ملموس في ذروة حمل التبريد على كل واجهة غربية.
كيف تغيّر الدعامات والتثبيتات النتيجة؟
تقع القضبان في التجويف المهوّى خارج العزل، لذا فإن الجسور الحرارية المنهجية الوحيدة هي اختراقات الدعامات للصوف. لكل دعامة نفاذية نقطية (χ بواط/كلفن) تتحول عبر كثافة الدعامات إلى تصحيح ΔU للجدار:
| نوع الدعامة | النفاذية النقطية χ (واط/كلفن) | ΔU عند 1,5 دعامة/م² |
|---|---|---|
| دعامة ألومنيوم عادية | 0,05–0,15 | حتى ≈ +0,17 واط/م²·كلفن |
| دعامة فولاذ مقاوم A4 | 0,02–0,06 | ≈ +0,03–0,07 واط/م²·كلفن |
| دعامة مكسورة حرارياً (وسادة بولي أميد / EPDM) | 0,005–0,02 | ≈ +0,01–0,02 واط/م²·كلفن |
يُحسب هذا التصحيح عددياً وفق ISO 10211 بنموذج ثنائي أو ثلاثي الأبعاد لهندسة الدعامة الفعلية. الممارسة الجيدة تُبقي إجمالي تصحيح الجسور دون نحو 10% من قيمة U «النظيفة»؛ ودعامة ألومنيوم غير مكسورة عند 1,5/م² تحوّل بهدوء قيمة 0,35 المحسوبة إلى 0,52 المُنفَّذة. اطلب دائماً من مورد الهيكل الفرعي قيم χ المقيسة أو المحسوبة — وهي الانضباط ذاته الذي نتبعه في تصميم تثبيت الواجهات.
ما أهداف قيمة U التي تضعها SBC 901 وMostadam للجدران؟
تشير مشاريع السعودية إلى كود كفاءة الطاقة SBC 901: جداوله الوصفية تحدد حداً أقصى لقيمة U للجدران الخارجية المعتمة حسب المنطقة المناخية ونوع المبنى، وتقع أدنى قيم المناطق الحارة عادةً في نطاق 0,3–0,6 واط/م²·كلفن. ثم تمنح Mostadam نقاطاً مقابل أداء موثّق يتجاوز خط الأساس — عزل أعلى، وجسور حرارية أقل، وتقرير حسابي مُقدَّم، كلها تُحتسب. وفي شرق أفريقيا عادةً ما تقع اشتراطات العملاء والأهداف الخضراء في نطاق مشابه 0,4–0,6. تحقق من الرقم الدقيق في الجدول الساري لمنطقة مشروعك؛ وتضبط INDECO المنظومة لتحقيقه بهامش:
- هدف U ≤ 0,40 واط/م²·كلفن → 100 مم صوف معدني + دعامات مكسورة حرارياً.
- هدف U ≤ 0,30 واط/م²·كلفن → 120 مم صوف، دعامات مكسورة، وجدول χ مُوثَّق.
- عندما تكون السماكة حرجة (ترميم) → PIR بقيمة 0,022–0,028 واط/م·كلفن مع مراجعة فئة الحريق.
هل يخفّض التجويف المهوّى حمل التبريد فعلاً؟
نعم — ويستحق الفيزياء الشرح لأنها تحكم عدة تفاصيل معاً. في ظهيرة خليجية عند 45°C يصل لوحٌ داكن مؤكسد أو مطلٍ بـ PVDF بامتصاص شمسي 0,7–0,9 إلى 70–80°C على السطح. ويعمل التجويف بعمق 20–50 مم خلفه كمدخنة شمسية: يرتفع الهواء الساخن ويخرج من الأعلى، ويدخل هواء أبرد من الأسفل، فلا تصل حصة كبيرة من تلك الحرارة إلى العزل أصلاً. القياسات المعتادة لانخفاض الطلب على التبريد في الواجهات المهوّاة مقارنة بالكسوة المحكمة في المناخات الحارة تقع غالباً في حدود 5–15%، ويبقى سطح البطانة الداخلية ضمن 1–2 كلفن من حرارة الغرفة.
وتضاعف تفصيلان هذا الأثر:
- غشاء منخفض الانبعاثية. عزل مغطى بورق ألومنيوم أو غشاء تنفس منخفض الانبعاثية على الوجه الخارجي للصوف يخفض الانتقال الإشعاعي عبر التجويف بأكثر من 90% مقارنة بسطح صوف مكشوف.
- امتصاصية التشطيب. التشطيبات الفاتحة والفضية الطبيعية تمتص طاقة شمسية أقل بكثير من البرونز الداكن أو الأسود. ويحافظ الأنودة المعمارية لدينا (AA15–AA25) من شريك الأنودة لدينا في قوانغدونغ على اللون واللمعان عند درجات حرارة السطح هذه تحديداً — ومقارنة التشطيبات في دليل التشطيبات والألوان.
وتضيف الألواح المثقبة والمقصوصة بالليزر طبقة تحكم شمسي إضافية أمام الجلد الصلب — انظر حسابات نسبة التخريم في دليل الشاشات المثقبة.
أين يظهر التكاثف في كسوة الخليج — وكيف نمنعه؟
يتحرك البخار من الدافئ إلى البارد، وفي مناخ يحكمه التبريد يعني ذلك من الخارج إلى الداخل — عكس الجدار الأوروبي المدفأ. تجعل نقاط الندى الخطر ملموساً:
| الحالة | حالة الهواء النموذجية | نقطة الندى |
|---|---|---|
| الخارج الساحلي في الخليج (تصميم) | 45°C، رطوبة 60–70% | ≈ 35–38°C |
| الداخل المكيّف | 22–24°C، رطوبة 50–60% | ≈ 12–15°C |
| الجهة الباردة لطبقة العزل | — | أول سطح يقل عن نقطة ندى الخارج |
لذلك قد يتكاثف بخارٌ ينتشر إلى الداخل في عمق الجدار — على الوجه البارد للبطانة أو محتجزاً خلف طبقة داخلية كتيمة للبخار. والتفاصيل التي تمنع ذلك:
- طبقة ضبط البخار على الوجه الخارجي للعزل، مع إبقاء الجهة الداخلية نافذة للبخار. (المناخات الباردة تفعل العكس — فلا تنسخ رسوماتها.)
- غشاء تنفس بمقاومة بخارية منخفضة على الوجه الخارجي للصوف ليُجفّف التجويف الجدار إلى الخارج.
- تجويف مهوّى متصل — دون انسداد بانزلاق العزل أو دعامات فائقة الحجم.
- فحص التكاثف بين الطبقات وفق EN ISO 13788، مع تحليل لحظي (من نوع WUFI) للواجهات الساحلية.
كيف نتحقق من الأرقام قبل المناقصة؟
قيمة U في كتيب دعائي ادعاء؛ وقيمة U في ملف التسليم حساب. سلسلة التحقق القياسية لدى INDECO:
- ISO 6946 — حساب المقاومات التسلسلية للمنظومة.
- ISO 10211 — نموذج عددي ثنائي/ثلاثي الأبعاد لاختراقات الدعامات بناتجه قيم χ وتصحيح ΔU.
- EN ISO 13788 — خطر التكاثف بين الطبقات وفق ملف مناخ المشروع.
- ISO 8990 (الصندوق الساخن) أو ISO 9869-1 (قياس ميداني بتدفق حراري) عندما يشترط العميل أو مراجع Mostadam إثباتاً فيزيائياً.
- تصوير حراري لأول مقطع مركّب — أسرع طريقة لاكتشاف عزل مضغوط أو وسادات مفقودة.
وهو المنطق الدليلي ذاته الذي نتبعه في اختبارات أداء الواجهات عموماً.
ماذا يجب أن تقول البند الحراري في مواصفة الكسوة؟
- قيمة U المستهدفة للمنظومة والمعيار الحسابي المستخدم لإثباتها (ISO 6946 مع تصحيحات ISO 10211).
- العزل: النوع، وλ90/90 المعلنة، والسماكة الدنيا، وفئة الحريق (الصوف الصخري A1/A2 مع ألواح A2 — انظر دليل السلامة من الحريق).
- الحد الأقصى لـ χ لكل دعامة وكثافة الدعامات لكل م² بقيم موثقة من المورد.
- عمق التجويف (20–50 مم) والمساحة الدنيا لفتحات التهوية أعلى وأسفل — شائع ≥ 5,000 مم² لكل متر طولي.
- استراتيجية ضبط البخار الملائمة لمناخ يحكمه التبريد.
- استمرارية حاجز الهواء عند حواف البلاطات والسقوف والفتحات.
- التحقق: تقرير حسابي ضمن وثائق SBC 901 / Mostadam مع تصوير حراري للنموذج أو أول مقطع.
تندرج هذه البنود مباشرة في قائمة المناقصة في دليل مواصفة كسوة الألومنيوم؛ وتفصيل التثبيت مغطى في مقالة أنظمة تثبيت الواجهة.
الخلاصة
- لوح الألومنيوم واقٍ من الطقس لا عازل: 3 مم من الألومنيوم توصّل مثل ≈ 12 م من الصوف المعدني.
- من 50 إلى 120 مم صوف تنزل المنظومة من 0,66 إلى 0,29 واط/م²·كلفن؛ و100 مم مع دعامات مكسورة تحقق هدف 0,40.
- الدعامات هي الجسر المنهجي الوحيد: χ = 0,110 واط/كلفن للألومنيوم العادي مقابل 0,012 واط/كلفن للمكسور — فارق بين +0,17 و+0,02 واط/م²·كلفن عند 1,5 دعامة/م².
- التجويف المهوّى 20–50 مم يقطع الحرارة الواصلة للعزل (أثر 5–15% على التبريد) ويجفف الجدار نحو الخارج.
- دفع البخار في الخليج نحو الداخل: ضبط البخار على الوجه الخارجي للصوف مع تحقق وفق EN ISO 13788.
- صمّم عند 45°C، ووثّق وفق SBC 901 + Mostadam، واطلب شهادات χ للدعامات من مورد الهيكل الفرعي.
الأسئلة الشائعة
هل تعزل كسوة الألومنيوم المبنى؟
لا. يوصّل الألومنيوم 130–210 واط/م·كلفن — آلاف الأضعاف مقارنة بالعزل — فلا يضيف اللوح نفسه مقاومة حرارية تُذكر. الأداء كله يأتي من العزل خلفه، عادةً 60–120 مم صوف معدني محميّ بتجويف مهوّى. اعتبر الكسوة واقياً من الطقس والعزل طبقة حرارية، وحدّد كليهما في المواصفة بشكل منفصل.
ما قيمة U التي يمكن أن تحققها كسوة الألومنيوم؟
المنظومة وليست اللوح هي التي تحدد الرقم: نحو 0,66 واط/م²·كلفن مع 50 مم صوف معدني، و0,43 مع 80 مم، و0,35 مع 100 مم و0,29 مع 120 مم (صوف عند 0,037 واط/م·كلفن). وتضيف الدعامات المكسورة حرارياً 0,01–0,02 واط/م²·كلفن فقط، لذا فالجداول المحققة لأهداف 0,40 بل 0,30 واط/م²·كلفن روتينية مع منظومة الواجهة المهوّاة.
ما سماكة العزل المطلوبة خلف كسوة الألومنيوم؟
ارجع من قيمة U المستهدفة للمشروع. لجدران الخليج التجارية الهادفة إلى 0,40 واط/م²·كلفن وفق جداول من طراز SBC 901، نقطة انطلاق قوية هي 100 مم صوف معدني (0,037 واط/م·كلفن) مع دعامات مكسورة حرارياً؛ وتغطي 120 مم هدف 0,30. وعندما تكون عمق المنظومة حرجًا، يحقق PIR بقيمة 0,022–0,028 واط/م·كلفن قيمة U نفسها بنحو نصف السماكة.
هل تسبب دعامات كسوة الألومنيوم جسوراً حرارية؟
نعم — فهي الجسر المنهجي الوحيد لأن القضبان تقع خارج العزل في التجويف. تنقل دعامة الألومنيوم العادية نحو 0,110 واط/كلفن؛ والدعامة المكسورة بوسادة بولي أميد أو EPDM نحو 0,012 واط/كلفن. وعند 1,5 دعامة لكل م² نموذجياً، هذا هو الفرق بين إضافة 0,17 و0,02 واط/م²·كلفن إلى قيمة U للجدار.
هل التجويف المهوّى ضروري خلف كسوة الألومنيوم؟
للمباني المأهولة في المناخات الحارة، نعم. يُخرج التجويف 20–50 مم الهواء المسخن شمسياً (تصل الألواح إلى 70–80°C في يوم 45°C) فيخفض الطلب على التبريد بنحو 5–15%، ويحمل الرطوبة إلى الخارج فلا يتكاثف بخار الهواء الرطب الخارجي داخل الجدار. أما الكسوة الملتصقة المحكمة بلا تجويف فتُقتصر على المظلات والسقوف والجدران الداخلية.
تحتاج منظومة كسوة تحقق قيمة U للمشروع؟
أرسل لنا الواجهة وقيمة U المستهدفة والمنطقة المناخية. نعود إليك بالمنظومة كاملة — درجة العزل وسماكته، وجدول χ للدعامات، وتفاصيل التجويف وضبط البخار — مع حسابات ISO 6946 / ISO 10211 ووثائق SBC 901 / Mostadam. انظر صفحة منتج الكسوة الألومنيوم أو قائمة المواصفة أو تحدث مع فريقنا الهندسي.
