تثبيت الكسوة الألومنيوم: أنظمة الكاسيت والخطاف والتثبيت الظاهر

خلف كل واجهة ألومنيوم مستوية توجد بنية ثانية لا يراها أحد: الإطار الفرعي — حوامل وسكك ومثبتات تحمل ألواحاً بسماكة 2.5–4.0 مم بعيداً عن وجه البلاطة، وتُبقي فجوة تهوية 20–50 مم، وتسمح للغلاف كله بالتمدد مع الحرارة. خطأ في هذه الطبقة يعني ألواحاً متموجة أو طاحنة أو حابسة للماء؛ والتفصيل الصحيح يعني إمكان استبدال أي لوح في دقائق. يستعرض هذا الدليل عائلات التثبيت الثلاث التي تعتمدها INDECO في مشاريع الخليج وشرق أفريقيا، والأرقام التي تضبطها. وللمادة نفسها، ابدأ بدليلنا الكامل لكسوة الألومنيوم.

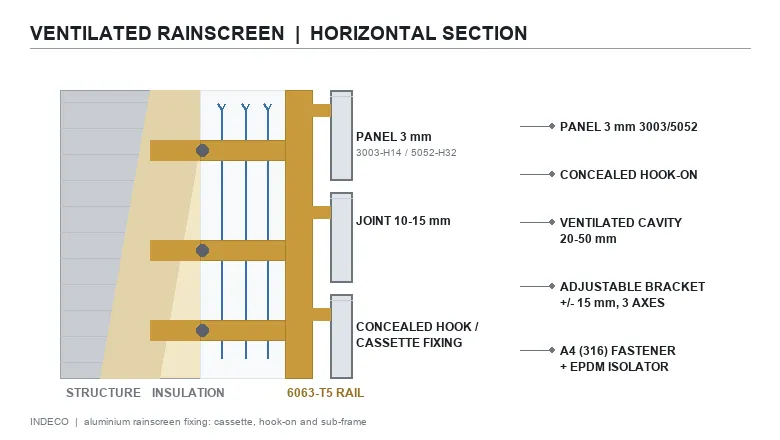

ما هو نظام تثبيت الكسوة ذات التهوية في الألومنيوم؟

الكسوة ذات التهوية غلاف خارجي مخروط الضغط ومصفّى. هبّات الرياح لا تدفع المطر عبر الفتحات لأن الضغط في الفجوة خلف الألواح يقارب الضغط الخارجي. المبدأ لا يعمل إلا بترتيب أربع طبقات:

• اللوح الخارجي — ألومنيوم صلب 2.5–4.0 مم (3003-H14 أو 5005-H34 أو 5052-H32)، بطلاء PVDF أو أكسدة، مطوي أو مسطح.
• فجوة التهوية — عادة 20–50 مم، مفتوحة أعلى وأسفل ليدور الهواء ويُصرف ما يتسرب من ماء.
• العزل الحراري — مثبت على الهيكل، محمي بالفجوة، ولا يعبرها أبداً.
• الإطار الفرعي — حوامل قابلة للتعديل على البلاطة، وسكك تمتد بينها، والمثبتات التي تحمل الألواح.

تفصل الألواح فواصل 10–15 مم — مفتوحة أو بحشية — تمتص الحركة الحرارية وتفاوتات التصنيع معاً.

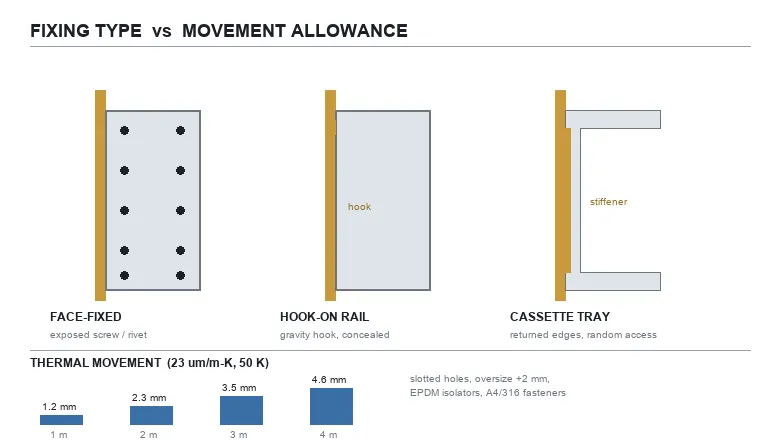

أي نوع تثبيت تختار: كاسيت أم خطاف أم تثبيت ظاهر؟

تختلف العائلات الثلاث في طريقة حمل اللوح وإزالته وتكلفة تصنيعه. جميعها تُبقي اللوح بعيداً عن الفجوة؛ ولا يجوز أن تُقفل اللوح بإحكام عند حافتيه.

اختيار INDECO الافتراضي للأبراج المميزة هو الكاسيت: أعلى تكلفة تصنيع لكنه يعطي خطوط فواصل نظيفة واستبدالاً حقيقياً للوح الواحد. أنظمة الخطاف تناسب الواجهات الطويلة المتكررة حيث تكون سرعة التركيب حاسمة. وللخيارات الملصوقة وفائقة الاستواء المبنية على النواة الخلوية، راجع مقارنة الألواح الخلوية والمموجة.

مم يتكون الإطار الفرعي؟

كل عنصر في مسار الأحمال ألومنيوم أو فولاذ مقاوم معزول — ولا مكان أبداً لفولاذ الكربون العاري الذي يصدئ ويُلطّخ الألواح:

توضع الحوامل عادة بتباعد 1.2–1.5 م، وتباعد السكك يتبع خط خطاف اللوح. الشبكة الدقيقة ناتج حساب وليست عادة: تعتمد على حجم اللوح وسماكته وحمل الرياح للمشروع.

كم حركة حرارية يجب أن يمتصها التثبيت؟

يتمدد الألومنيوم بنحو 23 ميكرون لكل متر لكل كلفن — ضعف الفولاذ تقريباً. بين نهار الخليج عند 45°C وليل بارد، قد تمر واجهة داكنة بفارق 50 كلفن على سطح اللوح:

القاعدة خلف الجدول: لكل لوح نقطة تثبيت واحدة، وكل مثبت آخر ينزلق في مخرّز. اللوح المقفل أعلاه وأسفله ينحني وينقل الحمل إلى جيرانه ثم «يطبق» مع الزمن. تُقطع المخرّزات في السكة أو في رجل اللوح — ولا تُترك لارتجال الموقع.

كيف تُفصّل حمل الرياح وسحب المثبتات؟

في الكسوة ذات التهوية، الشفط — لا الوزن الذاتي — هو ما يحكم التثبيت غالباً. الفحوصات التي تضعها INDECO على كل رسم:

• حد أدنى أربع نقاط تثبيت للوح في التفصيل الأساسي — عادة نقطتا حمل عند خط الخطاف ونقطتا تثبيت أسفل — وتزيد بالحساب حسب منطقة الرياح.
• مسافة من الحافة لا تقل عن 2.5 قطر للمثبت حتى لا يتمزق الألومنيوم.
• يُحسب السحب وفق ضغط الرياح التصميمي للمشروع — في أبراج الخليج تضبط الأرقام خريطة رياح SBC ووثائق Mostadam.
• حمل إثبات 1.5 × ضغط التصميم على النموذج — دون تشوه دائم في المثبتات.

في الأبراج العالية يُثبت ذلك بنموذج مجرّب لا بالحساب وحده؛ المنطق نفسه الذي نطبقه في اختبارات أداء الواجهات الزجاجية.

كيف تُبعد التآكل عن خط التثبيت؟

• طابق المثبتات مع فئة التعرض ISO 9223: فولاذ A2 (304) في الداخل بمنطقة C3، وA4 (316) على الساحل في C4/C5.
• اعزل كل تلامس بين الألومنيوم والفولاذ بحشيات EPDM أو بولي أميد — الزوج الجلفاني هو ما يسبب البقع والانغلاق.
• أبقِ النحاس والنحاس الأصفر خارج الحائط تماماً؛ حتى سيلان سطح الأسطح النحاسية يهاجم الألومنيوم.
• دع الفجوة تُصرّف: تهوية أعلى وأسفل، فتحات تصريف عند كل سكة أفقية، ولا تجاويف مغلقة تحبس الماء على ظهر اللوح.
• على الواجهات الساحلية، حدد الأكسدة المعمارية (AA15–AA25) من شريك الأكسدة لدينا في قوانغدونغ لثبات لون الألواح — والتفصيل الكامل في دليلنا لكسوة سواحل غرب وشرق أفريقيا.

أين تدخل السلامة من الحريق في تفصيل التثبيت؟

الألواح الألومنيومية الصلبة صنفها A2 بطبيعتها — بلا قطرات محترقة عند 600°C، وتصنيف A2-s1,d0 وفق EN 13501-1 وGB 8624 (راجع مقارنتنا لسلامة الحريق). وعلى تفصيل التثبيت واجبان: إبقاء اللوح ملتصقاً تحت نفاثات إطفاء الحريق والرياح، ومنع فجوة التهوية من العمل مدخنة. ذلك يعني حواجز تجويف عند كل خط دورة وبين قطاعات الحريق، مغلقة بحواجز منتفخة أو صوف معدني لا تسدّ مسار التصريف تحتها.

ما ميزانية التفاوتات التي يجب أن يحملها الرسم؟

الإطار الفرعي موجود ليمتص الفرق بين بلاطة مصبوبة وواجهة مستوية. اكتب الميزانية بالأرقام على رسم التخطيط:

في تطبيقات INDECO المرجعية الأخيرة — Gulf Waterfront Commercial Tower (دبي) وGulf Cultural Landmark Pavilion (الدوحة) وEast Africa CBD Tower (نيروبي) — حسم اختيار النظام قبل التسعير (كاسيت على واجهات البرج المكشوفة، خطاف على الأحزمة المتكررة، تثبيت ظاهر على البطانات) أبقى كل العروض قابلة للمقارنة وترك استبدال اللوح الواحد متاحاً طوال عمر الواجهة.

أسئلة شائعة

ما الفرق بين الكسوة الكاسيت وكسوة الخطاف؟

الكاسيت صينية بحواف مطوية مثبتة عبر حوامل داخلية، فيمكن إزالة أي لوح منفرد دون لمس جيرانه. لوح الخطاف معلّق بطيته العلوية على سكة متصلة ويُرفع بالتتابع ضمن حقل الواجهة. الكاسيت أغلى تصنيعاً؛ والخطاف أسرع تركيباً على الواجهات الطويلة المتكررة.

كيف تُثبَّت ألواح الكسوة الألومنيوم على الحائط؟

لا تُثبَّت مباشرة على الهيكل أبداً. الألواح معلقة على إطار فرعي ألومنيومي — حوامل قابلة للتعديل مسمّرة على البلاطة وسكك تمتد بينها — إما بتثبيت ظاهر ببراغٍ مقاومة في فتحات موسّعة، أو خطافات على السكك، أو كاسيت بحوامل مخفية. فجوة تهوية 20–50 مم تفصل اللوح عن العزل.

كم فاصلًا يُترك بين ألواح الكسوة؟

عادة 10–15 مم. يمتص الفاصل الحركة الحرارية — نحو 3.5 مم على لوح 3 م لفارق سطح 50 كلفن — وتفاوتات التصنيع، ويهوّي الفجوة. الفاصل المفتوح هو العرف؛ وتُستخدم الفواصل بحشية حيث تتطلب الصوتيات أو المطر المائل خطاً أكثر إحكاماً.

هل يمكن استبدال لوح كسوة واحد؟

نعم — وهذا هدف الكسوة ذات التهوية. ألواح الكاسيت تُفرد فرادى بأي ترتيب، وألواح الخطاف تُرفع عن سكتها لكن بالتتابع ضمن الحقل، والمثبتة ظاهراً تُفك مباشرة. لهذا يخصّص اختيار التثبيت في المواصفات: إنه يحدد كلفة الصيانة لمدة 25 عاماً قادمة.

أي مثبتات تقاوم تآكل الساحل؟

استخدم الفولاذ المقاوم A4 (316) في أي موضع ضمن فئتي التآكل الساحلي C4/C5 وفق ISO 9223، ويُقبل A2 (304) في الداخل بمنطقة C3. اعزل الألومنيوم عن هيكل الفولاذ بفواصل EPDM، وأبقِ النحاس خارج الحائط، واحرص على تصريف الفجوة حتى لا يجلس أي مثبت في ماء. المثبتات المجلفنة أو من فولاذ الكربون تفشل على الساحل خلال مواسم قليلة.
