Реконструкция кинетического фасада: добавление динамических жалюзи к существующему зданию

Большая часть фонда, которому нужен кинетический жалюзийный фасад, уже построена. Офисные башни в Найроби, Эр-Рияде, Лагосе и Аддис-Абебе, возведённые в 1980–2005 годах, получили одинарное остекление, тонированные стёкла и никакого наружного затенения — и сегодня несут холодонагрузку, под которую их инженерные системы не проектировались. Замена таких фасадов означает раздевание здания до конструктива. Наружная облицовка динамическим жалюзийным экраном — нет. Кинетический фасад — его ещё называют динамическим фасадом или фасадом с подвижными ламелями — это оболочка, элементы которой движутся без потери целостности конструкции; при реконструкции это движение получает вторую, наружную оболочку.

Статья написана для здания, которое уже стоит. В ней разобраны шесть условий, которые должна пройти реконструкция, реальная добавочная постоянная нагрузка, способ доказать надёжность крепления в чужом бетоне, ценность затенения в киловаттах и организация поэтапного графика, пока арендаторы сидят в своих кабинетах. Материал опирается на расчётный диапазон ветровых нагрузок, факторы стоимости и последовательность монтажа и выполнен в том же контексте 45 °C, SBC и Mostadam, что и наши рекомендации для климата Залива.

Чем реконструкция кинетического фасада отличается от нового строительства?

Шестью обстоятельствами, и каждое из них — неизвестное, которое вы получаете в наследство, а не выбираете. Конструкцию проектировал кто-то другой под нагрузки, которые можно проверить только испытанием. За новыми кронштейнами — старый бетон, сборные панели или пустотелые блоки, а не задокументированная смесь с контрольными кубами. Противопожарные отсечки, водоотводящие пути и дымовые уплотнения уже существуют и должны продолжать работать. Оборудование для мойки стёкол рассчитано на вынос, который никто не увеличивал. Здание эксплуатируется, поэтому ваша смена — та, которую разрешил арендатор. И геометрия соответствует фактическому состоянию, а не чертежам: тридцатилетняя башня регулярно отклоняется на 25–40 мм от собственных чертежей на высоте 40 м.

Ни одно из этих обстоятельств не повод отказаться от реконструкции. Это повод потратить восемь-двенадцать недель на обследование и проектирование до того, как будет заказан первый кронштейн. Сам экран — величина известная: ламели из сплава 6063-T5 на герметичных нержавеющих осях, в модулях по 4,0 м, срабатывание при скорости ниже 0,9 м/с, расчёт на 45 м/с более чем по 150 конечно-элементным сочетаниям нагрузок. При реконструкции меняется всё, что находится между этим модулем и зданием.

Какую нагрузку добавляет кинетический фасад к существующей конструкции?

Меньше, чем большинство ожидает, и в этом полезная неожиданность. Полный кинетический экран — ламели, оси, несущая рама и кронштейны — даёт от 20 до 27 кг/м², то есть 0,20–0,27 кН/м². Стеклянный алюминиевый фасад с одинарным остеклением, который он закрывает, весит сам по себе 0,35–0,50 кН/м², то есть экран добавляет примерно половину веса уже висящего фасада.

Сравнение, которое имеет значение, — внизу таблицы. Экран весит не более 0,27 кН/м², но ветер, который он принимает, тянет те же анкеры с усилием 1,13 кПа на поле и 2,1–2,5 кПа на углу. Существующая конструкция воспринимает ветер, а не вес, — именно поэтому проверка касается пути передачи нагрузки в плиту, а не запаса несущей способности перекрытия.

Показательный расчёт это подтверждает. Возьмём кронштейн с шагом 1,6 м, несущий модуль 4,0 м, то есть грузовую площадь 6,4 м². Угловой ветер 2,3 кПа даёт 14,7 кН; добавим 1,7 кН постоянной нагрузки — кронштейн воспринимает около 16,4 кН. На четыре анкера это 4,1 кН каждый, а постинсталлируемый анкер М12 в плотном бетоне C25/30 несёт расчётное вырывное усилие 4–7 кН после введения частных коэффициентов. Запас есть — но впритык, и только если бетон плотный. Именно поэтому нужно испытание на вырыв.

Сколько солнечной энергии убирает жалюзийный экран при реконструкции?

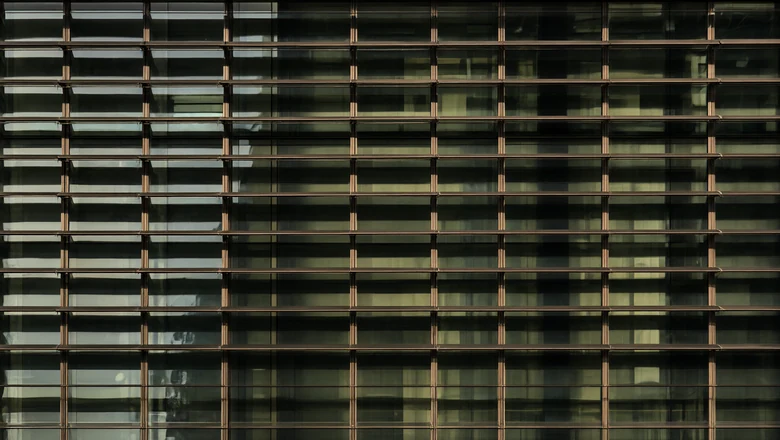

Здесь реконструкция окупается, и цифра достаточно велика, чтобы её назвать прямо. Пассивный кинетический экран в состоянии покоя сплошной на 76%: при ламелях 150 мм и шаге 190 мм площадь проёмов составляет 24%. Прямая солнечная радиация, которая прежде беспрепятственно проходила через старое прозрачное стекло, задерживается, и до стекла доходит только 24% того, что проходит между ламелями, плюс небольшая диффузная составляющая. Коэффициент пропускания солнечной энергии экраном в покое поэтому равен примерно 0,29.

Масштабируем на здание. Западный фасад площадью 1000 м² из прозрачного стекла 6 мм теряет около 546 кВт пиковой солнечной энергии после установки экрана — 546 кВт в тот самый момент, когда чиллеры уже на пределе, между 15:00 и 18:00. За сезон охлаждения в Заливе продолжительностью 1200–1500 часов это порядка 650–820 МВт·ч солнечной энергии, которая вообще не попадает в здание; при COP чиллера 3,0–3,5 соответствующая экономия электроэнергии составляет примерно 190–270 МВт·ч в год. В условиях Восточной Африки, где расчётная инсоляция сравнима, а дневной пик распределён по году ровнее, тот же фасад снимает сопоставимый пик при более длительном эффективном сезоне.

Есть эффект второго порядка, который работает в пользу здания и который стоит понимать до того, как кто-то предложит моторизованный экран. Пассивная ламель открывается по мере усиления ветра: при 90° тот же экран открыт на 62%, и его коэффициент пропускания поднимается примерно до 0,65. Это похоже на потерю эффективности, пока не заметишь, когда именно это происходит — в ветреные дни, которые в обоих регионах одновременно являются днями с лучшим конвективным охлаждением и меньшей нагрузкой на систему. Тихий, жаркий, безоблачный полдень — это закрытый экран и лучшее затенение. Механизм и его энергетический разбор приведены в исследовании нулевого энергопотребления для Восточной Африки и в анализе экономии энергии.

Какая спецификация кинетического фасада подходит для реконструкции?

Три решения определяют большую часть результата: ширина ламели, привод и финишное покрытие. Ширина ламели задаёт визуальное зерно и глубину тени, а не площадь проёмов: ламели 100, 150 и 200 мм с соответствующим шагом в покое дают 23–26% открытой площади, поэтому более широкая ламель покупает более глубокую тень и более крупный рисунок обзора, а не больше вентиляции. Привод решает, будете ли вы тянуть кабели: пассивный экран использует давление ветра ниже 0,9 м/с против возвратной пружины и не требует ни мотора, ни датчика, ни питания, а моторизованный даёт программное управление ценой приводов, шкафа управления и цикла замены раз в 10–15 лет. При реконструкции пассивный путь обычно решающий, потому что каждый непроложенный кабель — это отверстие, которое не надо делать в существующем фасаде.

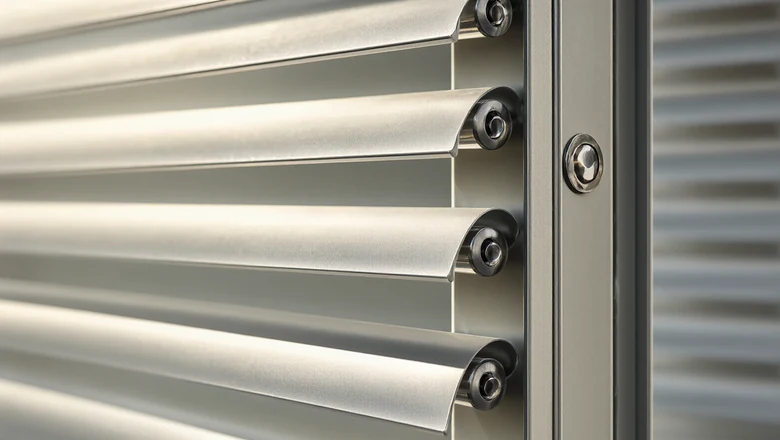

• Ламель: экструзия 6063-T5, ширина 100 / 150 / 200 мм, открытая площадь 23–26% в покое и 60–62% при 90°.
• Модуль: заводская сборка до 4,0 м, 210–250 кг, с установленными осями и настройкой, поэтому на площадке крепят и проверяют ход, а не собирают.
• Движение: пассивный отклик на ветер ниже 0,9 м/с через герметичную нержавеющую ось и возвратную пружину — без привода, датчика и кабеля.
• Ветер: эксплуатационный ветер 45 м/с, проверено более чем по 150 сочетаниям нагрузок, срок службы 25 лет и надёжность механизма 99,8%.
• Покрытие: анодирование AA25, оксидная плёнка 5–20 мкм, 200–500 HV, ΔE ≤ 2,5 — при реконструкции выбирают именно его, потому что это интегральный оксид, который не отслаивается; поставка через нашего партнёра по анодированию в Гуандуне.
• Пожарная безопасность: алюминий класса A2 по EN 13501-1; экран не добавляет горючего материала существующему фасаду.

Как закрепить кинетический экран на существующем основании?

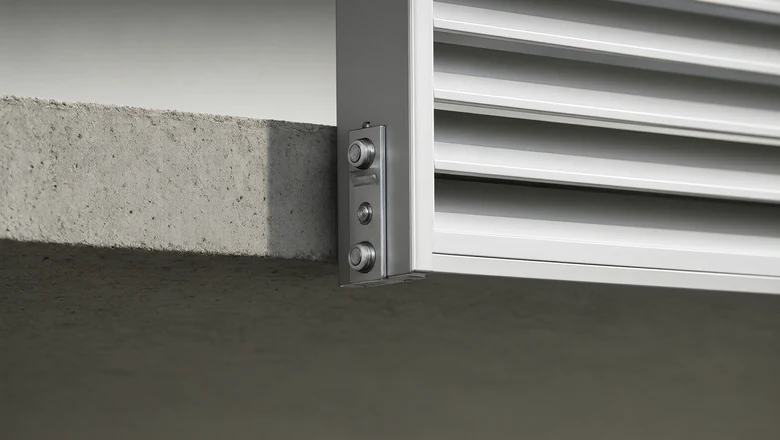

Доказательством основания, а не доверием к чертежам, и последующим выбором типа анкера под то, что вы реально нашли. Постинсталлируемые анкеры в монолитный бетон — комфортный случай. Сборные панели, пустотелая кладка и стальной каркас тоже работают, но у каждого своя несущая способность и свой характер разрушения, поэтому шаг кронштейнов назначают после испытаний, а не до них.

Испытание на вырыв при реконструкции не факультативно. Мы применяем такой режим: минимум три испытания на каждый тип основания, затем по одному на каждые 100 установленных анкеров, каждое с нагрузкой 1,5× расчётного вырывного усилия и выдержкой. Любой анкер, давший ползучесть, сигнализирует о всей зоне, а не об одном отверстии. Параллельно назначайте трёхстороннюю регулировку кронштейна под измеренное фактическое отклонение — ±15 мм стандартно, а на старых башнях кронштейн ±25 мм — дешёвая страховка. Подробно цепочка регулировок разобрана в статье о монтаже; выбор по коррозии для приморских и промышленных площадок — в рекомендациях по экспозиции ISO 9223.

Меняет ли реконструкция поведение фасада при пожаре и по воде?

Меняет и то, и другое — и в правильную сторону, если узлы запроектированы, а не оставлены монтажнику. Экран, отстоящий от старого фасада на 100–300 мм, создаёт полость, которой раньше не было. Полости допустимы — на них и держится вентилируемый фасад, — но им нужна отсечка на каждом этаже и дренаж наружу, иначе они превращаются в дымоход.

По пожарной части ответ простой: ламели — алюминий класса A2 по EN 13501-1, то есть экран не добавляет горючего. Сплав сохраняет около половины прочности при 200 °C и не плавится ниже примерно 600 °C, поэтому экран не обрушится на ранней стадии пожара. Нужно сохранить характеристики того, что за ним, — линии отсечек, защиту простенков и любые существующие диафрагмы, и всё это следует обследовать до проектирования, а не предполагать. Там, где существующий фасад заменяют, а не облицовывают поверх, та же логика для стеклянных систем разобрана в статье о пожарной безопасности витража.

Как организуют реконструкцию кинетического фасада в эксплуатируемом здании?

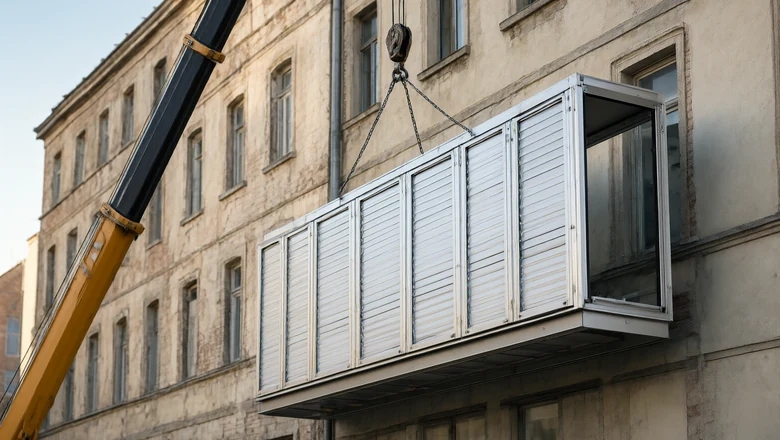

По фасадным захваткам, а не по этажам, и в те часы, которые даёт арендатор. Реконструкция идёт в два-четыре раза медленнее того же экрана на свободной площадке не потому, что крепить сложнее, а потому что работа приходит окнами: выходные здесь, ночная смена там, полная неделя, когда этаж освобождён. Планируйте выработку по нижней границе диапазона, и вам не придётся пересматривать график на третьем месяце.

Ветер управляет суточным планом точно так же, как на новом строительстве: подъём модулей останавливают примерно при 10 м/с, потому что панель 4,0 м работает как парус, работы с люльки продолжают до 12,5 м/с, а технику ставят на стоянку выше 20 м/с. Площадки Залива теряют больше дней из-за ветра и жары — 200–240 рабочих дней в году против 260–290 в Восточной Африке, — поэтому тот же пакет требует там более длинного календаря. Стоимость подчиняется той же логике; диапазоны и семь рычагов оптимизации приведены в статье о стоимости кинетического фасада, а режим осмотров после сдачи — в руководстве по обслуживанию и стоимости жизненного цикла.

Часто задаваемые вопросы

Можно ли добавить кинетический фасад существующему зданию?

Да, если проходят шесть условий: конструкция воспринимает ветровую реакцию, основание держит подтверждённый анкер, пожарные отсечки и водоотводы продолжают работать, оборудование мойки достаёт до стекла, отклонение геометрии можно погасить и арендатор даёт окно работ. Большинство башен, построенных в 1980–2005 годах, проходят все шесть.

Сколько веса добавляет реконструкция кинетического фасада?

От 20 до 27 килограммов на квадратный метр, то есть 0,20–0,27 килоньютона на квадратный метр. Из них 13–16 приходится на ламели и оси, 6–9 на несущую раму и 1–2 на кронштейны. Это примерно половина веса уже висящего на здании фасада с одинарным остеклением.

Нужно ли сначала снимать существующий фасад?

Обычно нет. Экран проектируют как наружную облицовку с выносом 100–300 мм от существующей плоскости, поэтому старый фасад остаётся на месте и продолжает работать как линия защиты от непогоды. Демонтаж оправдан только там, где существующая облицовка уже не надёжна конструктивно либо где проект требует и новой замены остекления.

Какую холодонагрузку снимает установленный при реконструкции экран?

Около 71 процента пиковой солнечной энергии, потому что в покое экран сплошной на 76 процентов. На 1000 квадратных метрах западного остекления из прозрачного стекла 6 мм это примерно 546 киловатт в пике, или 650–820 мегаватт-часов солнечной энергии за сезон охлаждения в Заливе продолжительностью 1200–1500 часов.

Может ли здание оставаться в эксплуатации во время работ?

Да, и обычно так и бывает. Работы ведут по одной фасадной захватке за раз, часто в ночные смены или в выходные, с ограничением шума у фасада. Плата за это скорость: эксплуатируемая захватка даёт 8–14 квадратных метров на человеко-день против 22–35 на свободной площадке, поэтому календарь длиннее в два-четыре раза.

Сколько длится реконструкция кинетического фасада?

На типовой пакет закладывайте от пяти до девяти месяцев от начала до конца: три-пять недель обследования и испытаний на вырыв, десять-шестнадцать недель проектирования и образца-панели, восемь-двенадцать недель изготовления, затем три-шесть недель на фасадную захватку на площадке плюс две-три недели проверки хода и сдачи.
