Ветровая нагрузка кинетического фасада: от 0,9 м/с активации до 45 м/с

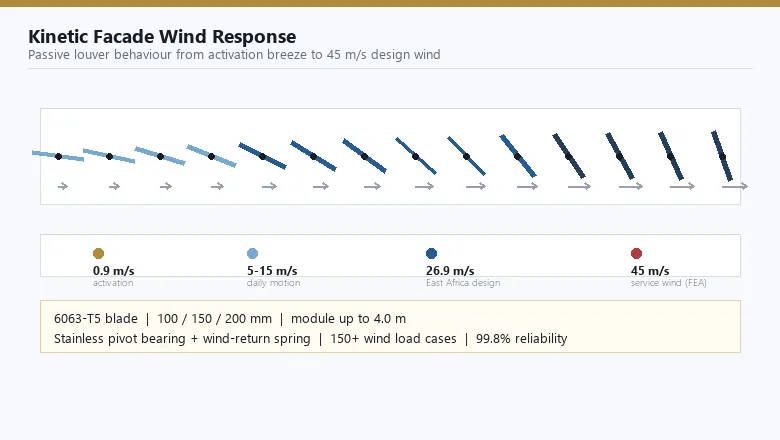

Кратко: ветровая инженерия кинетического фасада охватывает два крайних состояния: ламели должны начинать вращение уже при 0,9 м/с (около 2 миль/ч), но узел обязан выдерживать расчётный ветер 45 м/с, подтверждённый конечно-элементным расчётом. Лопасти INDECO из алюминия 6063-T5 на нержавеющих осях с возвратными пружинами проверены по 150+ ветровым загружениям при надёжности 99,8%.

Кинетический фасад живёт движением воздуха, поэтому ветер для него одновременно источник энергии и главная угроза. Проектирование решает обе задачи сразу: ламель, которая должна колыхаться от едва ощутимого ветерка, обязана выдержать шторм 45 м/с. Разбираем полный ветровой бриф фасада из кинетических ламелей: порог активации, расчётная скорость ветра, зоны давления, нагрузки на лопасть, усталость и верификация.

Что такое ветровая инженерия кинетического фасада?

Это расчёт подвижной оболочки здания по трём ветровым состояниям: активация (ветерок, запускающий движение), эксплуатация (самый сильный регулярный ветер) и выживание (кодовое расчётное событие). Динамическое давление растёт квадратично (q = 0,613 V²), поэтому разброс огромен: между ветерком активации 0,9 м/с и эксплуатационным ветром 45 м/с давление различается примерно в 2 500 раз. С продукта лучше начать с материала что такое кинетический фасад.

Как ветрочувствительные ламели начинают движение?

Никакого мотора и датчиков нет. Каждая аэродинамическая лопасть опирается на нержавеющую ось с возвратной пружиной: пружина создаёт минимальный момент сопротивления, и как только давление ветра на площадь лопасти превышает его, лопасть свободно поворачивается. Порог системы INDECO — ниже 0,9 м/с, слабее ветра, способного поднять лист бумаги. Когда ветер стихает, пружина возвращает лопасть в исходное положение — фасад самосбрасывается тысячи раз в сутки без какой-либо системы управления.

Ширина лопасти настраивает поведение: при 100, 150 или 200 мм и высоте модуля до 4,0 м более широкая лопасть стартует раньше в слабом ветру, но ловит и большую штормовую нагрузку — потому ветровой бриф решается сразу для обоих крайностей, а не только для расчётного события.

Какая расчётная скорость ветра нужна кинетическому фасаду?

Цифра берётся из норм, а не из привычки: базовая скорость ветра 50-летнего повторения с поправками на рельеф, высоту и значимость объекта — EN 1991-1-4 в Европе, ASCE 7 в Америке, Саудовский строительный кодекс (SBC) с требованиями Mostadam на объектах Залива, где расчётная температура 45 °C. Два ориентира INDECO: башня East Africa CBD Tower рассчитана примерно на 26,9 м/с, а павильон Gulf Cultural Landmark Pavilion на открытой прибрежной площадке верифицирован до 45 м/с конечно-элементным расчётом.

Почему проектирование определяют углы и кромки?

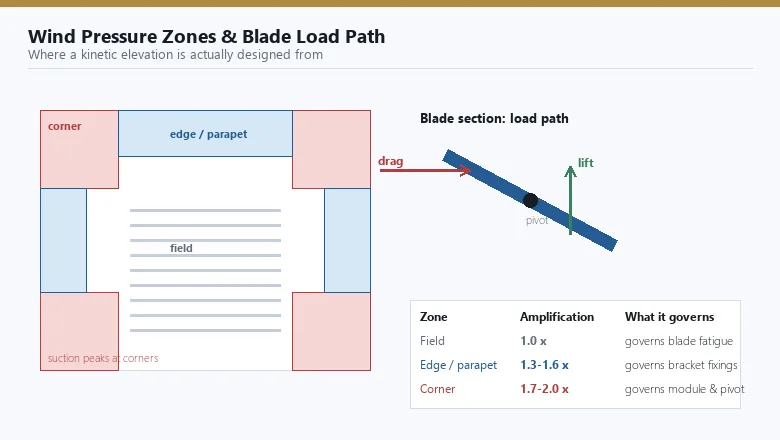

Давление ветра распределяется по фасаду неравномерно: срыв потока на углах здания и парапете создаёт пики отсоса, которые нормы кодифицируют как локальные зоны. Углы обычно получают 1,7–2,0× от давления в поле, кромки и парапет — около 1,3–1,6×. Поэтому угловые модули получают более плотные ламели или меньший шаг кронштейнов, а ось подбирается по угловому случаю, а не по среднему.

Какую нагрузку несёт одна лопасть?

Численный пример делает масштаб осязаемым. Лопасть 200 мм на модуле 4,0 м имеет эффективную площадь около 0,8 м². При ветре 45 м/с q ≈ 1 241 Па, и при коэффициенте около 1,2 лопасть несёт примерно 1,2 кН — вес крупного взрослого человека на оси размером с монету, тысячи раз за год. МКЭ проверяет сечение лопасти, ось, рычаг и анкеровку модуля как единый путь нагрузки, а не по отдельности.

Сколько циклов должна выдерживать ось?

Именно этот вопрос отличает кинетический фасад от статического. На продуваемом прибрежном объекте ветра активации случаются сотни дней в году; при колебаниях лопастей 1–3 Гц один фасад накапливает порядка миллиона движений в год или более 10 миллионов циклов за 25+ лет службы. Поэтому герметичный нержавеющий подшипник и возвратная пружина проверяются на усталость, работают всухую без смазки и подтверждаются надёжностью 99,8%. Интервалы осмотров для этого режима приведены в руководстве по обслуживанию кинетического фасада.

Как верифицируется ветровая работоспособность до поставки?

Верификация документальна, а не риторична. Каждый фасад проверяется МКЭ по 150+ загружениям — величины давления, направления ветра, положительный и отрицательный напор — в сочетании с кодовыми профилями ветра площадки. Анкеровка нагружается до 1,5× расчётной нагрузки с крепежом A2/A4 и изолирующими шайбами, а примыкающий герметичный контур испытывается до стандартных уровней效能ности (остекление кейса Gulf Waterfront Commercial Tower несёт 4,5 кПа).

Какие климаты меняют ветровой бриф?

Прибрежная площадка Залива собирает все агрессоры сразу: расчётные 45 °C, соленая экспозиция C4–C5 по ISO 9223 и абразивная пыль. Ответ — морской сплав 6063-T5 и покрытие, которое переживёт тот же ветер, от которого затеняет: анодирование до AA25 (оксид 200–500 HV, соляной туман 500–4 000 ч, класс пожарной безопасности A2, наносится нашим партнёром по анодированию в Гуандуне) или двухслойный PVDF 25 µm. Перфорированные ламели — второй рычаг инженера: открытие сечения срезает чистое давление там, где циклонные районы поднимают расчётные скорости. Полная климатическая логика — в руководстве для климата Залива.

Ветер — вся история этого класса продуктов: вход, источник энергии и расчётный случай. Составьте ветровой бриф правильно — активация, эксплуатация, зоны, усталость — и фасад будет работать на нём десятилетиями.

Часто задаваемые вопросы

При каком ветре оживает кинетический фасад?

Ламели INDECO начинают движение ниже 0,9 м/с — около 2 миль/ч, ветерка, который едва ощущается кожей. Каждая аэродинамическая лопасть балансирует на нержавеющей оси с возвратной пружиной: давление ветра вращает её свободно, а пружина возвращает в исходное положение, когда ветер стихает. Движение полностью пассивное — без моторов, датчиков и проводки.

Как считается ветровая нагрузка кинетического фасада?

Инженеры берут кодовую базовую скорость ветра — EN 1991-1-4, ASCE 7 или саудовский SBC — вводят поправки рельефа, высоты и значимости и переводят её в давление по q = 0,613 V². Углы и кромки усиливают давление, а МКЭ проверяет лопасти по 150+ комбинациям вплоть до 45 м/с.

Что происходит с ламелями в шторм?

Ничего не ломается и ничего не нужно отключать. Пассивные лопасти просто доворачиваются с порывами, сбрасывая нагрузку вращением, а оси и кронштейны верифицированы МКЭ на эксплуатационный ветер до 45 м/с — уровень, реализованный в кейсе Gulf Cultural Landmark Pavilion. После шторма назначается полный осмотр фасада в качестве меры предосторожности.

Как долго служат подвижные детали?

Единственный подвижный узел — герметичный нержавеющий подшипник с возвратной пружиной, работающий всухую. На продуваемом прибрежном объекте фасад делает больше миллиона движений лопастей в год, поэтому оси проверяются на усталость свыше 10 млн циклов за срок службы 25+ лет. Смазка не требуется в течение всего срока службы.

Работают ли кинетические фасады в тайфунных районах?

Да, при правильном брифе. Перфорированные ламели снижают чистое давление ветра, угловые модули уплотняются там, где пики отсоса, а фасад верифицируется на ветер 50-летнего повторения площадки. Кейс East Africa CBD Tower рассчитан на 26,9 м/с; прибрежные кейсы Залива — до 45 м/с.
