Монтаж кинетического фасада: модули, допуски, график

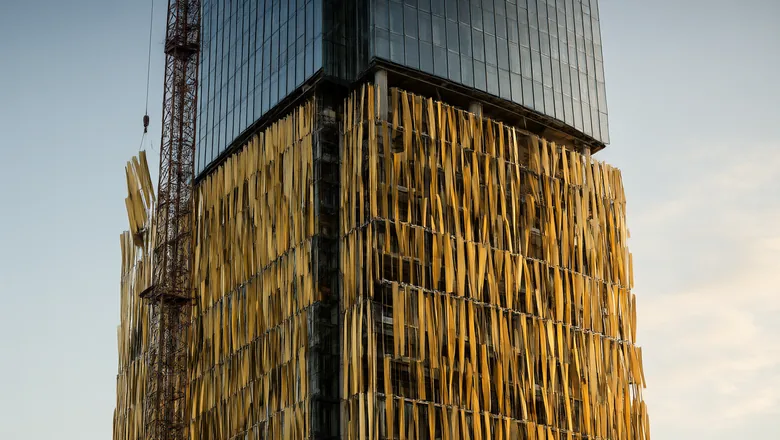

Подвижный фасад — это машина, подвешенная на здание, и именно монтаж либо создаёт эту машину, либо ломает её. Поставьте кронштейны не в линии — и ламели заклинит. Пропустите проверку хода — и вы сдадите экран, который выглядит готовым, но не двигается. Сделайте всё правильно — и тот же фасад, который затенял себя на заводском дворе, будет затенять себя 25 лет при порыве 45 м/с без единого привода. Кинетическая архитектура — динамическая или адаптивная — определяется тем, что элементы оболочки движутся без потери целостности конструкции; монтаж превращает это определение в отрегулированный механизм.

В статье разобрано, как реально поднимают ламельную систему из нашей линейки кинетических жалюзийных фасадов: масса модуля, цепочка допусков от плиты до кромки ламели, нагрузки на кронштейн при 45 м/с, последовательность из восьми операций, реальная выработка бригады и проверки, подтверждающие свободный ход. Материал дополняет сравнение типов движения и программу испытаний, по которой квалифицируют те же модули.

Чем монтаж кинетического фасада отличается от монтажа неподвижного экрана?

Тремя вещами, и все три связаны с движением. Первое: у сборки появляются зазоры, которых нет у статичного экрана, — соседние ламели не должны касаться друг друга во всём диапазоне 0–90°, поэтому модуль ставят с минимальным зазором 10 мм в любом положении, а не только в покое. Второе: подшипники на концах ламели должны оставаться соосными; кронштейн, перекошенный на 2–3 мм на пролёте 4,0 м, добавляет момент трения, который пассивная ламель под давлением ветра ниже 0,9 м/с просто не преодолеет. Третье: готовность определяется не видом, а работой — каждую ламель проворачивают и фиксируют в журнале до сдачи, ведь неподвижная ламель — это обычный жалюзийный экран по цене кинетического.

Среда добавляет четвёртое отличие. У кинетического экрана два расчётных состояния ветра: срабатывание при 0,9 м/с (около 2 миль/ч) и эксплуатационный ветер 45 м/с, что даёт 1241 Па динамического давления при q = 0,613V². Монтаж должен попасть в оба. Модули поднимают при ветре, безопасном для работы с блоком 4,0 м, — подъём прекращают около 10 м/с, — а постоянные крепления рассчитаны примерно на в 2 500 раз большее давление в угловых зонах.

Как изготавливают и поставляют модули кинетического фасада?

Модуль — это рама шириной 4,0 м, несущая один этаж ламелей: экструдированные профили 6063-T5 на нержавеющих подшипниках по концам, уравновешенные возвратной пружиной, всё отрегулировано на заводе, поэтому на площадке выполняют установку, выверку и фиксацию, а не сборку. Ламели бывают хордой 100, 150 и 200 мм с шагом 130, 190 и 250 мм. Полезное следствие для подъёма: выбор хорды почти не влияет на массу, потому что более широкая ламель встречается реже.

При 13–16 кг/м² кинетический модуль весит примерно треть от массы остеклённого модуля сопоставимой площади, поэтому грузоподъёмность средств монтажа в кинетическом пакете обычно определяют по вылету и длительности цикла, а не по грузоподъёмности. Заводская сборка означает и то, что геометрия ламелей уже проверена: те же 23–26% открытости в покое, которые закладывали в расчёты освещённости.

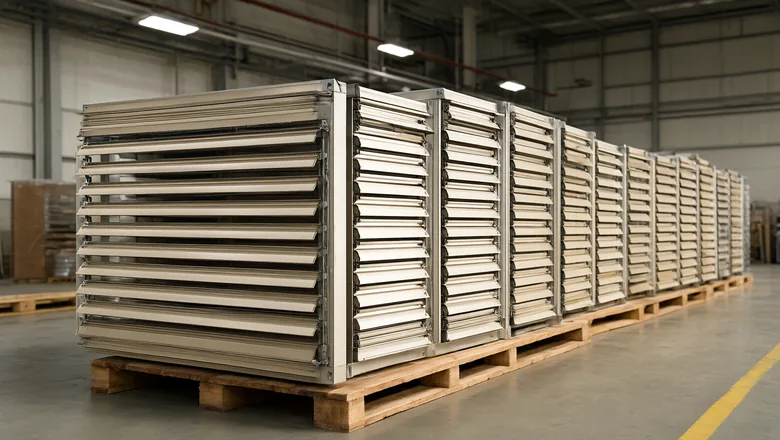

Поставка и хранение подчиняются трём правилам. Модули везут на А-образных стойках — 24–32 шт. в 40-футовом high-cube для одноэтажного модуля, либо комплектами рам и пачек ламелей, если высота этажа превышает проём двери контейнера; разборная поставка примерно удваивает площадь в одном контейнере, но переносит работу на площадку. На объекте модули хранят плашмя на подкладках, под навесом с вентиляцией, с запасом на два-три этажа вперёд. Защитную плёнку снимают в течение 60–90 дней после поставки: если оставить её дольше на солнце при 45 °C, она прикипает к анодному слою и забирает блеск с собой.

Какую цепочку допусков должен компенсировать монтаж?

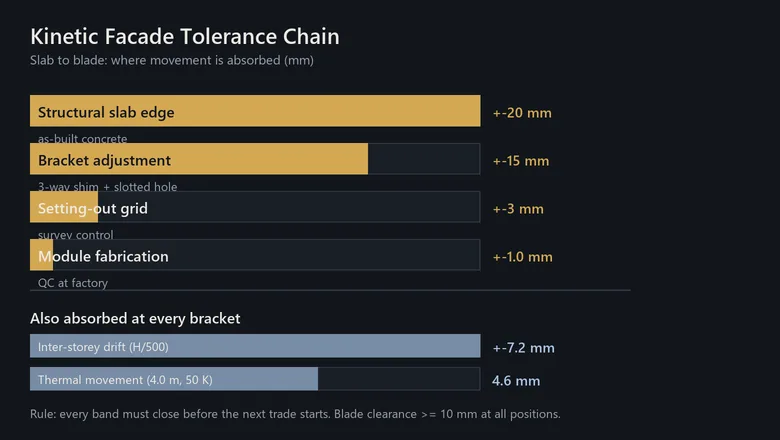

Любой фасадный пакет — это цепочка допусков, но у кинетического есть лишнее звено: последним звеном стоит подшипник, который должен оставаться свободным. Цепочка замыкается от конструкции внутрь: что даёт бетон, что компенсирует кронштейн, что контролирует геодезия и что гарантирует завод.

Практическое правило: каждый диапазон закрывают и подписывают до начала работ следующей бригады. Обмеряют плиту, фиксируют отклонения, ставят кронштейны по скорректированной сетке и только затем — модули. Там, где конструкция хуже ±20 мм — обычная история для скоростных каркасов и в странах Залива, и в Восточной Африке, — решение в кронштейне с увеличенной регулировкой или в закладном канале, а не в подрезке модуля.

Как крепят модули и что несёт кронштейн?

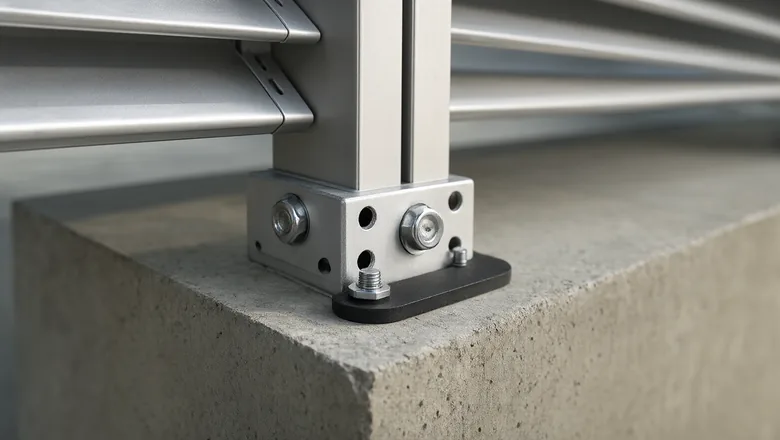

Кронштейн — это вся конструктивная история в одной детали. Он несёт постоянную нагрузку модуля, давление и отсос ветра на ламелях и держит соосность подшипников, от которой зависит механизм. Для объекта в Заливе с расчётным ветром 45 м/с это означает угловое давление около 2,1–2,5 кПа с учётом локального усиления 1,7–2,0× от расчётных 1241 Па, — поэтому обычно крепление, а не ламель, определяет конструкцию узла.

Покрытие ламели здесь тоже важно. Анодный слой толщиной 5–20 мкм класса AA25 твёрдостью 200–500 HV — это не лакокрасочная плёнка, которую можно подкрасить на объекте: если кронштейн режут или сверлят на месте, открытую кромку зачищают и изолируют крепёж, а не красят. Как складываются 150+ расчётных случаев ветра, показано в статье о ветровых нагрузках.

Как выглядит последовательность монтажа из восьми операций?

1. Обмер и разбивка. Фиксируют фактический край плиты в каждом месте кронштейна и выпускают схему отклонений до заказа или подбора прокладок.
2. Установка кронштейнов. Закладные каналы или анкеры, регулировка в трёх направлениях по скорректированной сетке, прокладки на месте, момент затяжки под контролем.

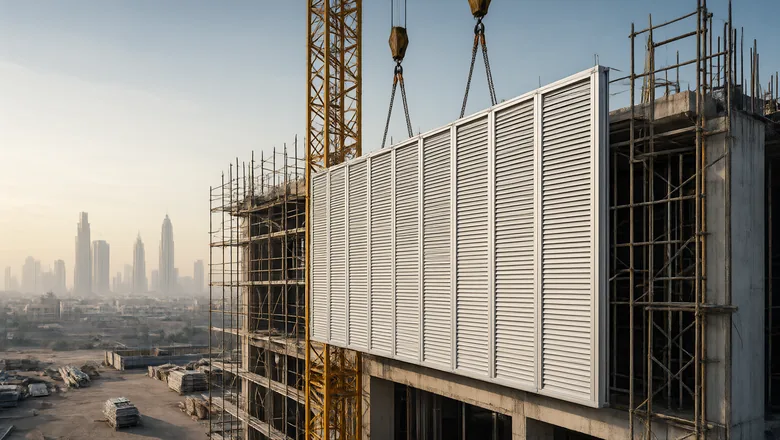

3. Подъём модуля. 210–250 кг на траверсе или в двух точках, предел ветра около 10 м/с, оттяжки против раскачки.
4. Посадка и выверка. Модуль навешивают на кронштейн, выставляют по отвесу до ±1,5 мм и фиксируют предварительно — окончательная затяжка только после постановки захватки.
5. Замыкание шва. Стык модулей по погодному контуру, отсечка полости у плиты, непрерывность дренажа.
6. Выверка захватки. Четыре-шесть модулей регулируют вместе, чтобы линия ламелей читалась ровно через стыки, и только потом затягивают окончательно.
7. Проворот и журнал. Каждую ламель проворачивают на 0–90° вручную; заедание, шум или задержку фиксируют и устраняют в тот же день.
8. Пусконаладка и сдача. Проверка срабатывания, фотосъёмка каждой захватки, журнал моментов затяжки, реестр ID модулей и график обслуживания для эксплуатирующей организации.

Последовательность намеренно захватка за захваткой, а не этаж за этажом. Ламели не прощают визуальных ошибок: ступенька 2 мм между модулями видна с 200 м, и выправить шесть модулей как группу намного дешевле, чем перевешивать готовый этаж.

Какой график и какую выработку закладывать?

Заводская сборка даёт примерно в два-три раза больше выработки, чем сборка на объекте, и покупает то, что труднее оценить в деньгах: подшипники выставляют в кондукторе, а не на лесах. Против этого: кинетическому пакету всё равно нужен доступ для проверки хода по всему фасаду, поэтому в графике должен быть второй проход с площадками, а не только монтажный. Погодный запас различается по регионам: 200–240 рабочих дней в году в Заливе и 260–290 в Восточной Африке.

Как проверяют ход ламелей перед сдачей?

• Проворот 100% ламелей. Каждую ламель проворачивают на полный ход вручную или вентилятором; любое заедание, касание или задержку записывают по ID модуля.
• Контроль зазоров. ≥10 мм между соседними ламелями и между ламелью и рамой при любом угле, замер шаблоном на выборке 10%.
• Проверка срабатывания. Пассивные ламели начинают движение ниже 0,9 м/с; подтверждают на выборке 10% поверенным анемометром у плоскости ламели.
• Аудит подшипников и пружин. Трение в подшипнике и предварительное натяжение пружины в пределах ±10% от настройки, выборка 10%, выпавший модуль перенастраивают.
• Фотофиксация. Каждую захватку фотографируют закрытой и открытой, с привязкой к реестру модулей, чтобы у первой инспекции была база для сравнения.
• Документация. Журналы моментов затяжки, испытания анкеров на вырыв с коэффициентом 1,5, ID модулей и межосмотровые интервалы передают вместе с графиком обслуживания.

Это площадная половина истории. Лабораторная половина — циклирование на 182 500–365 000 ходов, водонепроницаемость в трёх положениях ламелей, прочностная проверка при 6,75 кПа — разобрана в статье об испытаниях кинетического фасада, а варианты приводов — в материале о пассивном и моторизованном приводе.

Что меняется на объектах Залива при 45 °C и в Восточной Африке?

Две площадочные привычки окупаются в жарком климате. Работать в первую смену, чтобы герметик и клей наносились по основанию ниже 40 °C, и держать защитную плёнку до последнего момента, но не дольше 90 дней. И то и другое дешевле замены ламели.

Часто задаваемые вопросы

Как монтируют кинетический фасад?

Готовыми заводскими модулями. Рама 4,0 м с одним этажом ламелей 6063-T5 приходит с установленными подшипниками, её поднимают на кронштейны с регулировкой ±15 мм в трёх направлениях, выверяют по соседним модулям и фиксируют. Каждую ламель проворачивают вручную до приёмки захватки.

Сколько весит модуль кинетического фасада?

Около 210–250 кг для модуля 4,0 × 4,0 м, или 13–16 кг на квадратный метр. Хорда ламели почти не влияет: ламели 100, 150 и 200 мм дают примерно 10,3–10,8 кг алюминия на квадратный метр экрана.

Какие допуски должен компенсировать монтаж?

Четыре диапазона: ±20 мм фактического края плиты, ±15 мм регулировки кронштейна в трёх направлениях, ±3 мм разбивки и ±1,0 мм изготовления модуля. В эксплуатации кронштейн принимает ещё 7,2 мм смещения этажа и 4,6 мм температурного удлинения.

Как быстро монтируют кинетический фасад?

Бригада из шести человек с краном или монорельсом ставит 10–14 модулей в день, примерно 160–220 квадратных метров. Это в два-три раза больше, чем при сборке ламелей на объекте, где типично 8–14 м² на человеко-день.

При каком ветре прекращают монтаж кинетического фасада?

Подъём модулей прекращают примерно при 10 м/с: экран 4,0 м имеет слишком большую парусность для безопасной установки. С люльки или подъёмника работают до 12,5 м/с, а выше 20 м/с технику ставят на стоянку и дополнительно закрепляют все незакреплённые модули.

Как понять, что кинетический фасад смонтирован правильно?

По работе, а не по виду. Каждую ламель проворачивают на 0–90° без заеданий, на выборке измеряют зазоры не менее 10 мм, подтверждают, что пассивные ламели двигаются ниже 0,9 м/с, и проверяют трение подшипников и натяжение пружин в пределах 10%.
