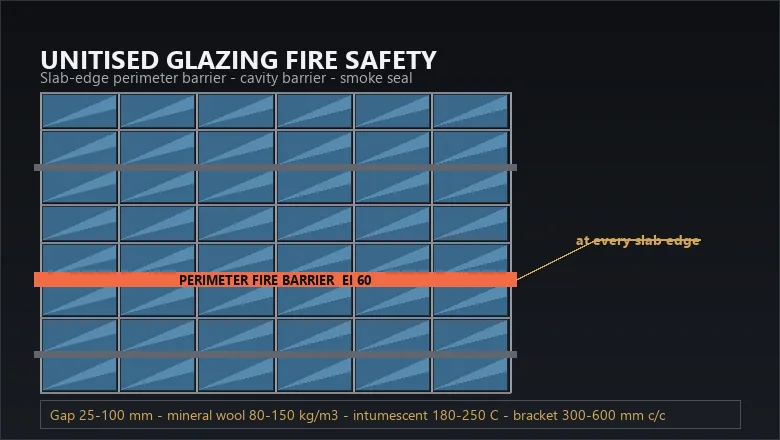

السلامة من الحريق في الزجاج الموحد: الحواجز المحيطية وحواجز الفراغ وأختام الدخان

اسأل مهندس الواجهات أين يحتمل أن يفشل الحائط الساتر الموحد في الحريق، ولن تكون الإجابة تقريباً أبداً «الزجاج» أو «الألمنيوم» — بل ستكون الوصلة. فبين حافة كل بلاطة خرسانية وظهر القائم توجد فجوة حلقة، نموذجياً 25–100 مم، تمتد على محيط المبنى بالكامل وتصل طابقاً بآخر. وإذا تُرکت مفتوحة صارت مدخنة. تشرح هذه المقالة كيف تُغلق تلك الفجوة في الزجاج الموحد، وكيف يتحمّل الحاجز الحركة، وأي الاختبارات يثبت ذلك — بالاستناد إلى الحدود التي نصمم عليها: وحدات حتى 1.5 × 4.0 م، زجاج عازل من 6+12A+6 حتى 8+16A+12، قيمة U للنظام ≈ 1.4 واط/م²·كلفن، SHGC ≤ 0.22، مقاومة الماء 750 باسكال (ASTM E331) وحمل رياح إنشائي حتى 4.5 كيلوباسكال (ASTM E330).

ما هو حاجز الحريق المحيطي في الزجاج الموحد؟

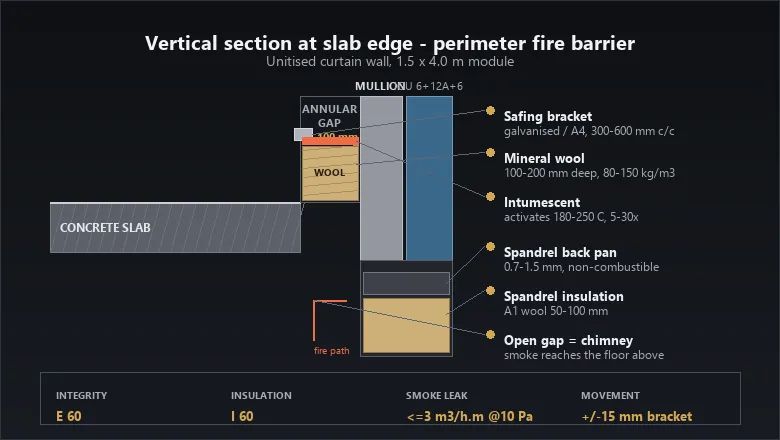

حاجز الحريق المحيطي — ويسمى أيضاً نظام الاحتواء المحيطي للحريق، أو مانع الحريق عند حافة البلاطة، أو نظام safeing — هو التجميعة التي تغلق الفجوة الحلقية بين حافة بلاطة السقف وظهر الحائط الساتر. ومهمتها منع الحريق والغازات الساخنة من الانتقال من طابق إلى آخر عبر الفراغ خلف الواجهة لمدة محددة، عادة 60 أو 120 دقيقة.

وسبب وجودها إنشائي. إذ يُعلّق الوحدة بالبلاطة عبر حوامل بضبط ثلاثي الاتجاهات مقداره ±15 مم، كما هو موضح في دليل تسلسل التركيب لدينا. وهذه القابلية للضبط هي بالضبط ما يمنع إلغاء الفجوة إنشائياً: فالواجهة يجب أن تتحرك بالنسبة للهيكل، ولذلك يُترك الفراغ بالتصميم، ثم يجب سدّه بنظام يتحمّل الحركة.

لماذا ينتقل الحريق عند حافة البلاطة؟

هناك ثلاث آليات تؤدي الضرر، وتتضافر معاً. الأولى قوة الطفو: فالغاز الساخن عند 600–900 °م يعادل كثافته نحو ربع كثافة الهواء المحيط، فيرتفع ويبحث عن طريق أقل مقاومة، وهو في الحائط الساتر المحكم الفراغ خلف القائم. الثانية: المبنى عادة ما يكون تحت ضغط موجب أو سالب بسبب تأثير المدخنة، والفجوة المستمرة بعرض 25 مم هي مجرى منخفض المقاومة على ارتفاع 20 أو 40 طابقاً. الثالثة: إطار الألمنيوم الذي كان يمكن أن يسد الطريق يفقد مقاومته أسرع من أي عنصر آخر في الواجهة تقريباً.

والنتيجة هي سبب تحديد الحاجز كنظام لا كمنتج: ففي اللحظة التي يسقط فيها الزجاج، لا يبقى بين الحريق في الطابق 12 وشاغلي الطابق 13 سوى شريط من الصوف الصخري المضغوط ومادة انتفاخية لن يراها أحد تقريباً.

ماذا يحدث للألمنيوم والزجاج في الحريق؟

تصميم الحاجز يعني التصميم لحالة الجدار بعد خمس دقائق من بدء الحريق، لا لحالة عند التسليم. والمادتان اللتان تحددان تلك الحالة هما الزجاج والإطار.

ويترتب على ذلك استنتاجان مفيدان. فالأنودة التي نحددها للوحدةات — طبقة أكسيد 5–20 ميكرومتر AA15–AA25 من شريكنا في الأنودة في غوانغدونغ، وصلادة سطح 200–500 HV، وفرق لون الدفعة ΔE ≤ 2.5 — هي مواصفة متانة لعمر خدمة يتجاوز 25 عاماً عند 45 °م، وليست مواصفة حريق. وهي لا تضيف شيئاً إلى الحاجز. وتصنيف A2 لرد فعل مكوّنات الألمنيوم على الحريق مهم لحزمة الكسوة الموضحة في دليل السلامة من الحريق لكسوة الألمنيوم لدينا، لكن عند حافة البلاطة فإن الصوف الصخري هو ما يحمل التصنيف.

أي المعايير والتصنيفات تنطبق؟

تُثبت حواجز المحيط باختبار النظام، لا ببيانات المادة. وتختلف لغة التصنيف بين النظامين الرئيسيين، ويجب أن تُسمّي وثائق المناقصة معيار الاختبار ومعيار التصنيف معاً حتى لا يبقى مجال للاستبدال.

وفي مشاريع السعودية والخليج يُقرأ التصنيف مقابل متطلبات الحريق في كود البناء السعودي ويُوثّق لملف مستدام؛ وحدود أداء الواجهة المرافقة له — ماء 750 باسكال، رياح 4.5 كيلوباسكال، هواء فئة A4 — هي نفسها المشمولة في دليل اختبار أداء الحوائط الساتر لدينا.

كيف تختار بين الصوف الصخري والانتفاخي والمانع؟

هي ليست بدائل. فالحاجز العامل عند حافة البلاطة طبقات، وكل طبقة تؤدي عملاً لا تستطيع الأخرى أداءه:

• الصوف الصخري يحمل تصنيف العزل (I). فهو الكتلة التي تُبقي الجانب غير المعرض تحت حد ارتفاع الحرارة. وتهمّ الكثافة لأن الصوف منخفض الكثافة يهبط من الفجوة الرأسية على مدى عقود؛ والنطاق العملي 80–150 كجم/م³.
• الانتفاخي يحمل تصنيف السلامة (E) بعد حركة الإطار. فعندما يلين الألمنيوم وتتفتح الهندسة، يتمدد الانتفاخي 5–30 ضعفاً عند 180–250 °م ويُبقي الفراغ مغلقاً.
• المانع يحمل متطلب الدخان. فالحريق والدخان خطران مختلفان. قد يصدّ الوصلة اللهب 60 دقيقة ومع ذلك يسرّب الدخان إلى الطابق الأعلى، ولذلك تُحدد الأختام بالتسريب — عادة بما لا يتجاوز 3 م³ من الهواء في الساعة لكل متر طولي من الوصلة عند 10 باسكال — لا بتصنيف مقاومة الحريق.
• الحامل يحمل الحالة الدائمة. التركيب بالانضغاط، بمسافات 300–600 مم، وصلب مجلفن قياسياً وستانلس ستيل A4 في التعرض الساحلي ISO 9223 C4/C5 — وهو المنطق نفسه الذي نطبقه على المثبتات في دليل الكسوة الساحلية لدينا.

ما مقدار الحركة الذي يجب أن يتحمّله الحاجز؟

هنا بالتحديد يُقلّل تحديد معظم الحواجز. فالواجهة الموحدة تتحرك باستمرار، ويجب أن يظل الحاجز عاملاً طوال ذلك — 25 عاماً أو أكثر — قبل أن يُطلب منه مواجهة حريق.

والقاعدة العملية: لا تثبّت الحشو أبداً بمادة صلبة. فالحاجز المصمت اليوم سيتشقق بعد صيفين وزلزال واحد، والحاجز المتشقق حاجز غير مُختبَر.

أين تحتاج الحواجز أيضاً: الفراغات والقطاعات والواجهات العمياء؟

حافة البلاطة هي الخط الرئيسي، لكنها ليست الوحيدة. ففي النظام الموحد يخلق الفراغ الرأسي للقائم وصندوق الواجهة العمياء وحدود قطاعات الحريق مسارات تحتاج إلى إغلاق.

ولاحظ التفاعل مع إدارة المياه. فالفراغ الرأسي للقائم هو أيضاً مسار الصرف وتعادل الضغط الموضح في دليل الصرف لدينا. وأي حاجز فراغي يُوضع فيه يجب أن يسد طريق الحريق دون أن يسد مسار التصريف، ولذلك تُفصَّل الحواجز الفراغية في الأنظمة الموحدة بحضور استشاري الصرف، لا أن تُضاف لاحقاً.

كيف يُركّب حاجز المحيط في موقع نظام موحد؟

التسلسل مهم لأن معظم العمل يصبح غير متاح بعد ذلك. ففي البرنامج النموذجي للواجهة الموحدة يُركّب الحاجز على ثلاث مراحل، بالعمل من الطابق الأدنى ومن الطابق الأعلى:

ويبلغ الجهد الإجمالي نحو 0.15–0.30 ساعة لكل متر طولي من المحيط، وتبلغ الحزمة عادة 1–3% من قيمة الواجهة. وهو أرخص عنصر للسلامة في الواجهة وأغلاها تكلفة إذا تأخر إصلاحه، لأن الوصول إليه يتطلب فك وحدة كتلته 265–410 كجم.

كيف تتحقق وتفحص حواجز الحريق المحيطية؟

ولأن العمل مخفي، فإن التحقق وثائقي. ويجب أن تجعل المواصفة السجل شرطاً للدفع، لا طلباً عند التسليم.

وهذا السجل هو ما يحول استراتيجية الحريق من رسم إلى أصل. وبدونه لا يستطيع مالك المبنى أن يثبت للمؤمِّن أو للجهة الرقابية أن الحاجز في الباية 14-07 هو الحاجز الذي خضع للاختبار.

الأسئلة الشائعة

هل يحتاج الحائط الساتر الموحد إلى حاجز حريق محيطي في كل طابق؟

نعم، في معظم الولايات القضائية المنظمة. فالغرض منع انتقال الحريق من طابق إلى آخر عبر الفراغ خلف الواجهة، ولأن هذا الفراغ متصل فإن الإغلاق يجب أن يكون متصلاً كذلك. ويُحدد التصنيف عادة ليطابق تصنيف تجميعة السقف: أي EI 60 لبرج تجاري، ويرتفع إلى EI 120 في المباني الشاهقة أو ذات المخاطر الأعلى.

هل يمكنني ببساطة حشو الفجوة عند حافة البلاطة بصوف صخري؟

لا. فالصوف وحده لا اعتماد له في هذا الموضع. حاجز الحريق المحيطي نظام: مسافات حوامل مُختبَرة، وعمق حشو وانضغاط مُختبَران، وعنصر انتفاخي يُبقي الوصلة مغلقة بعد تليّن إطار الألمنيوم فوق نحو 200 °م. واستبدال المواد يُبطل التصنيف، وهو أكثر العيوب شيوعاً عند الفحص.

ما أقصى عرض للفجوة الحلقية قبل أن يتوقف النظام عن العمل؟

تغطي الأنظمة الحديثة نحو 25–100 مم من الفجوة الاسمية إضافة إلى سعة حركة فوقها، لكن لكل اعتماد حد أعلى صارم. وتتحدد الفجوة بتفاوت الحامل (±15 مم) والتوقيع المحوري (±3 مم) وتقوّس البلاطة، لذا يُحسب المدى الواقعي في مرحلة التصميم ويُنتقى النظام ليغطيه — لا العكس.

هل يجب أن يعمل الحاجز بعد سقوط الزجاج؟

نعم، وهذه هي الحالة الحاكمة. فالزجاج المصقول المسطّح ينكسر عند فرق حرارة 30–40 كلفن ويسقط عادة خلال نحو خمس دقائق من التعرض للحريق القياسي. وكل نظام محيطي مُختبَر يفترض خط زجاج مفتوحاً، ولذلك يحمل الصوف والانتفاخي التصنيف دون مساعدة من الوحدة الزجاجية العازلة.

كم تكلفة حاجز الحريق المحيطي وكيف يُفحص لاحقاً؟

خصص 1–3% من قيمة الواجهة و0.15–0.30 ساعة لكل متر طولي من المحيط. ولأن العمل مخفي، فالسجل هو المنتج: صوّر كل باية قبل الإغلاق، وافتح باية من كل عشرين لفحص طرف ثالث، واحتفظ بسجل حواجز مفهرس على جدول الوحدات. وأعد الفحص كل خمس سنوات وفوراً بعد أي حريق أو استبدال وحدة.
