Модульное остекление и сейсмика: совместимость с межэтажными смещениями и испытания на сдвиг

В фасадном проектировании на первых полосах всегда ветер, но именно землетрясения незаметно определяют конструкцию узлов. В модульном стеклянном фасаде — его ещё называют модульным остеклением или фасадом заводской сборки — каждая панель представляет собой законченный конструктивный блок, подвешенный к вышележащей плите и зацеплённый с соседями. Это и решает исход сейсмического события: не стекло и не рама сопротивляются боковому перемещению здания, а узлы принимают его на себя.

Речь пойдёт о величине, которая действительно определяет расчёт, — о межэтажном смещении: какого оно достигает размера, куда уходит внутри модульного стеклянного фасада, что должен обеспечивать каждый узел и как всё это проверяется до отправки первого модуля. Статья продолжает цепочку допусков из материала о последовательности монтажа, логику двухступенчатого уплотнения из статьи о дренаже и выравнивании давления, контроль партий из статьи о заводском контроле качества и перечень стандартов из статьи об испытаниях навесных фасадов. Контекст тот же, что и во всех наших руководствах по модульному остеклению: 45 °C, SBC и Mostadam.

Что именно делает сейсмическое смещение с модульным фасадом?

Межэтажное смещение — это разность горизонтальных перемещений двух соседних перекрытий. Каркас здания изгибается; перекрытие N+1 оказывается на 60 мм левее перекрытия N; и всё, что перекрывает эти два уровня, обязано принять эту разницу. Навесной фасад перекрывает их по определению, и поэтому каждая панель высотой в этаж получает эту деформацию независимо от того, рассчитана она на неё или нет.

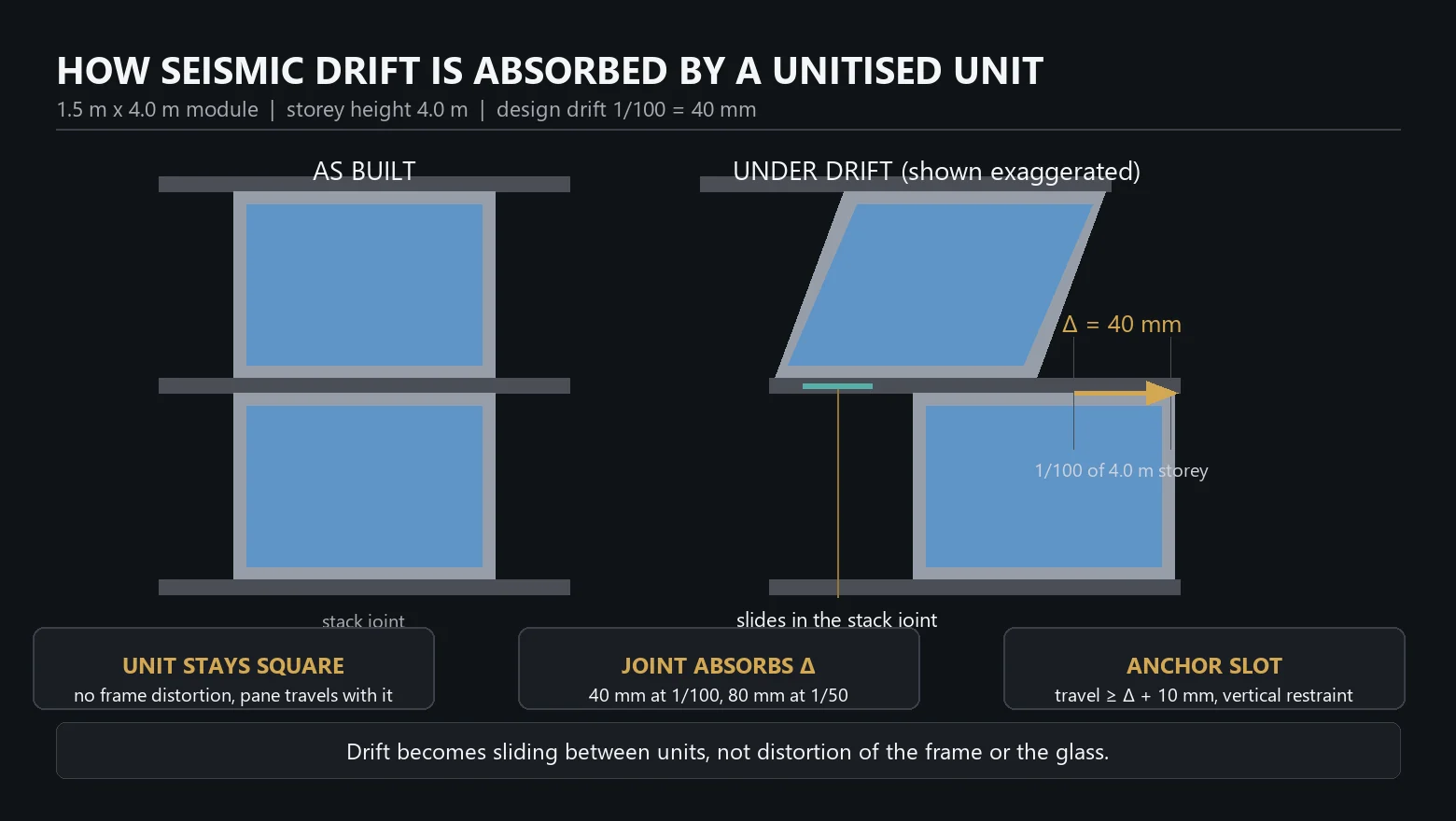

Хорошая новость в том, как эта деформация передаётся. Поскольку каждый модуль подвешен к вышележащей плите и входит в телескопический горизонтальный стык с головой нижнего модуля, смещение этажа реализуется как горизонтальное скольжение в этом стыке — а не как срез рамы. Панель ведёт себя почти как жёсткое тело: она смещается и слегка поворачивается, а стекло движется вместе с ней. Именно поэтому грамотно решённые модульные системы выдерживают смещения, которые в каркасе стоечно-ригельного типа привели бы к разрушению стекла и уплотнителей.

Стоит сказать прямо, потому что это удивляет проектировщиков: сейсмическая нагрузка на саму панель невелика. Стеклопакет 6 + 12A + 6 в модуле 1,5 × 4,0 м — это около 180 кг стекла при общей массе модуля 265–295 кг, поэтому инерционная сила при 0,3 g составляет порядка тонны и легко воспринимается теми же анкерами, которые держат ветровую нагрузку 4,5 кПа. Решающим является смещение, а не инерция.

Какое перемещение должна воспринимать модульная система?

Самая полезная привычка — перестать говорить о долях и начать записывать перемещение в миллиметрах на этаж. Нормы выражают пределы как долю высоты этажа, но каждый узел фасада рассчитывается в миллиметрах. Для модуля высотой 4,0 м, применяемого в линейке INDECO, типовые пределы выглядят так.

Сравните это с величиной, которую мы используем в повседневной разбивке. Эксплуатационное смещение H/500 на том же этаже 4,0 м составляет ±7,2 мм, поэтому оно поглощается обычной регулировкой кронштейнов. Расчётное сейсмическое смещение больше в 5,6–11 раз. Именно поэтому требуется отдельный сейсмический запас, а не заимствование из цепочки монтажных допусков: ±20 мм по конструкции, ±15 мм по кронштейну в трёх направлениях, ±6 мм хода узла и ±1,5 мм по модулю должны сохраниться и в тот момент, когда вышележащее перекрытие ушло в сторону на 60 мм.

Региональная ремарка, потому что два наших основных рынка находятся на противоположных концах шкалы. Ряд рынков Восточной Африки относится к зонам умеренной сейсмичности, где национальные нормы следуют EN 1998-1 или его аналогам, и для фасадного контракта решающей проверкой обычно является смещение, а не горизонтальная сила. В странах Персидского залива сейсмическая нагрузка низкая и редко определяет расчёт, но SBC 301 всё равно требует выполнения и фиксации проверки на смещение. Там практический вопрос в другом: сможет ли узел выполнить проверку на смещение, не потеряв линии выравнивания давления, подтверждённые по водонепроницаемости, и сохранит ли свободу хода через двадцать лет при 45 °C и коррозионной категории C4–C5 по ISO 9223.

Как горизонтальный стык воспринимает смещение этажа?

Перемещение несут четыре элемента, и для каждого из них число должно быть записано в спецификации. Ошибка в любом из них обесценивает возможности остальных: самый жёсткий элемент цепи принимает нагрузку до тех пор, пока что-нибудь не разрушится.

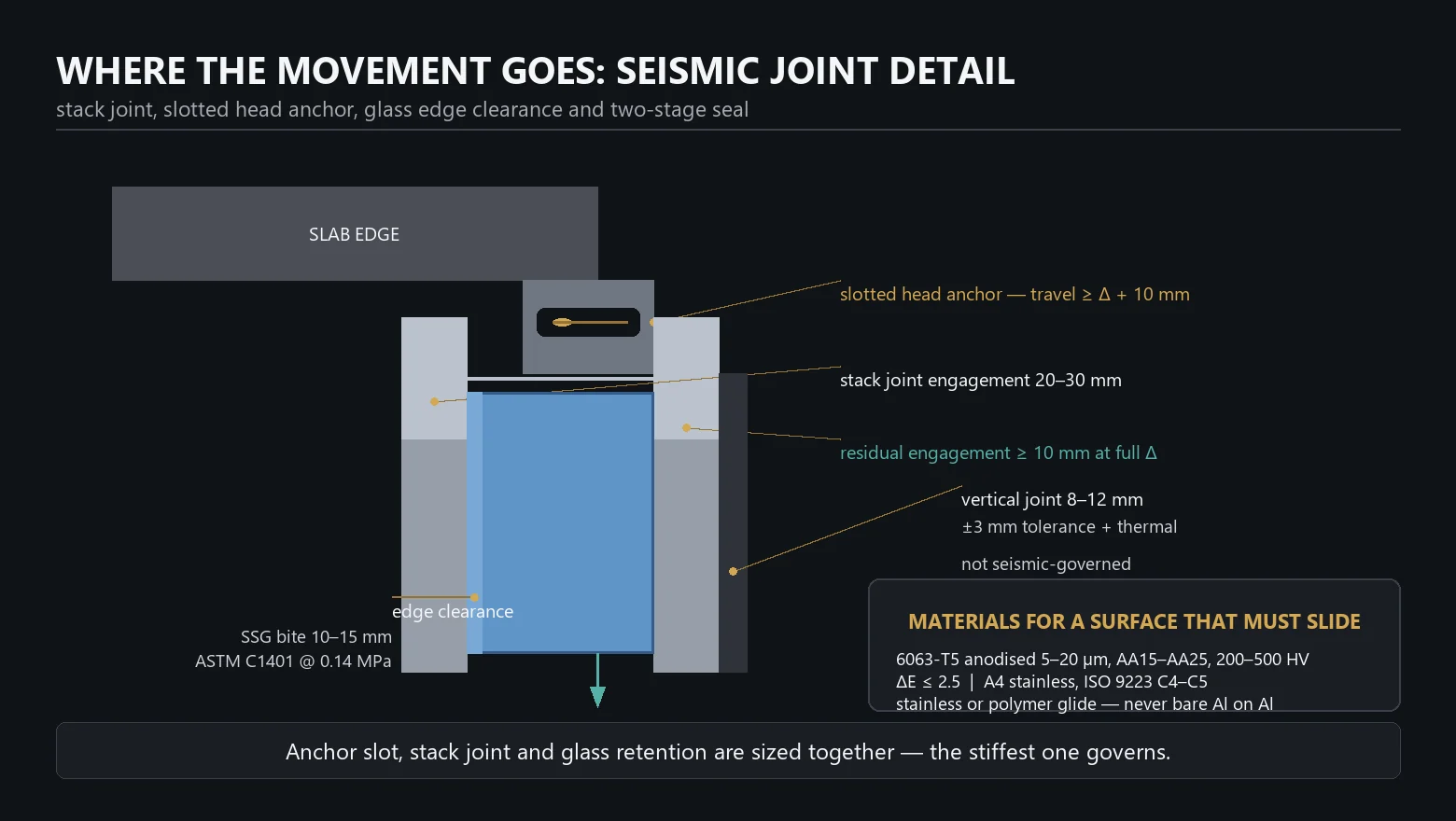

Первый — верхний анкер. Он несёт всю постоянную нагрузку модуля — 265–295 кг для схемы 6 + 12A + 6 и 370–410 кг для 8 + 16A + 12 — одновременно допуская смещение в плоскости, поэтому длина его паза должна обеспечивать расчётное смещение плюс монтажные допуски и при этом фиксировать модуль по вертикали и из плоскости. Обычная схема — два анкера на модуль, один неподвижный и один скользящий; запирающая шайба или прижимная пластина обеспечивает фиксацию по вертикали, чтобы отрывная составляющая не сняла панель с подвеса.

Второй — сам горизонтальный стык: телескопическое зацепление головы нижнего модуля и цоколя верхнего. Величина зацепления обычно 20–30 мм, при этом система должна сохранять не менее 10 мм зацепления при максимальном смещении. Это основная поверхность скольжения, и именно здесь коррозия незаметно уничтожает сейсмическую работоспособность: в категориях C4 и C5 по ISO 9223 алюминий по алюминию фреттирует и заклинивает. Задайте направляющую из нержавеющей стали или конструкционного полимера, анодированный профиль 6063-T5 с толщиной оксидной плёнки 5–20 µм (AA15–AA25, 200–500 HV, ΔE ≤ 2,5) и крепёж из нержавеющей стали A4 — и через десять лет стык будет скользить так же.

Третье решение — способ удержания стекла. В системе с механическим прижимом стекло держится прокладками в фальце, и его сохранность почти полностью зависит от достаточного бокового зазора и отсутствия жёсткого контакта. В схеме структурного остекления стекло приклеено к раме герметиком, который остаётся эластичным во всём диапазоне перемещений. В наших типовых модулях применяется структурный силикон с галтелью 10–15 мм, контролируемый по ASTM C1184 и подтверждённый при расчётном напряжении 0,14 МПа по ASTM C1401, — поэтому такие модули хорошо работают при сдвиге: сжимать нечему. В любом случае противоугонные прокладки и страховочные фиксаторы важнее в сейсмическом районе, чем где-либо ещё: стеклопакет, который мигрировал в фальце до события, уже израсходовал весь имевшийся зазор.

Четвёртое — инженерные системы, которые должны продолжать работать, пока здание движется: прежде всего дренаж и разделение на отсеки, описанные в руководстве по дренажу, а также противопожарная отсечка по периметру перекрытия и дымонепроницаемое уплотнение из руководства по пожарной безопасности. Обе системы рассчитаны на деформации, а не на жёсткость, но обе нужно проверять в смещённом состоянии: отсечка цоколя, раскрывающаяся на 30 мм при максимальном смещении, хуже, чем её отсутствие.

Как подтверждается совместимость со смещением в лаборатории?

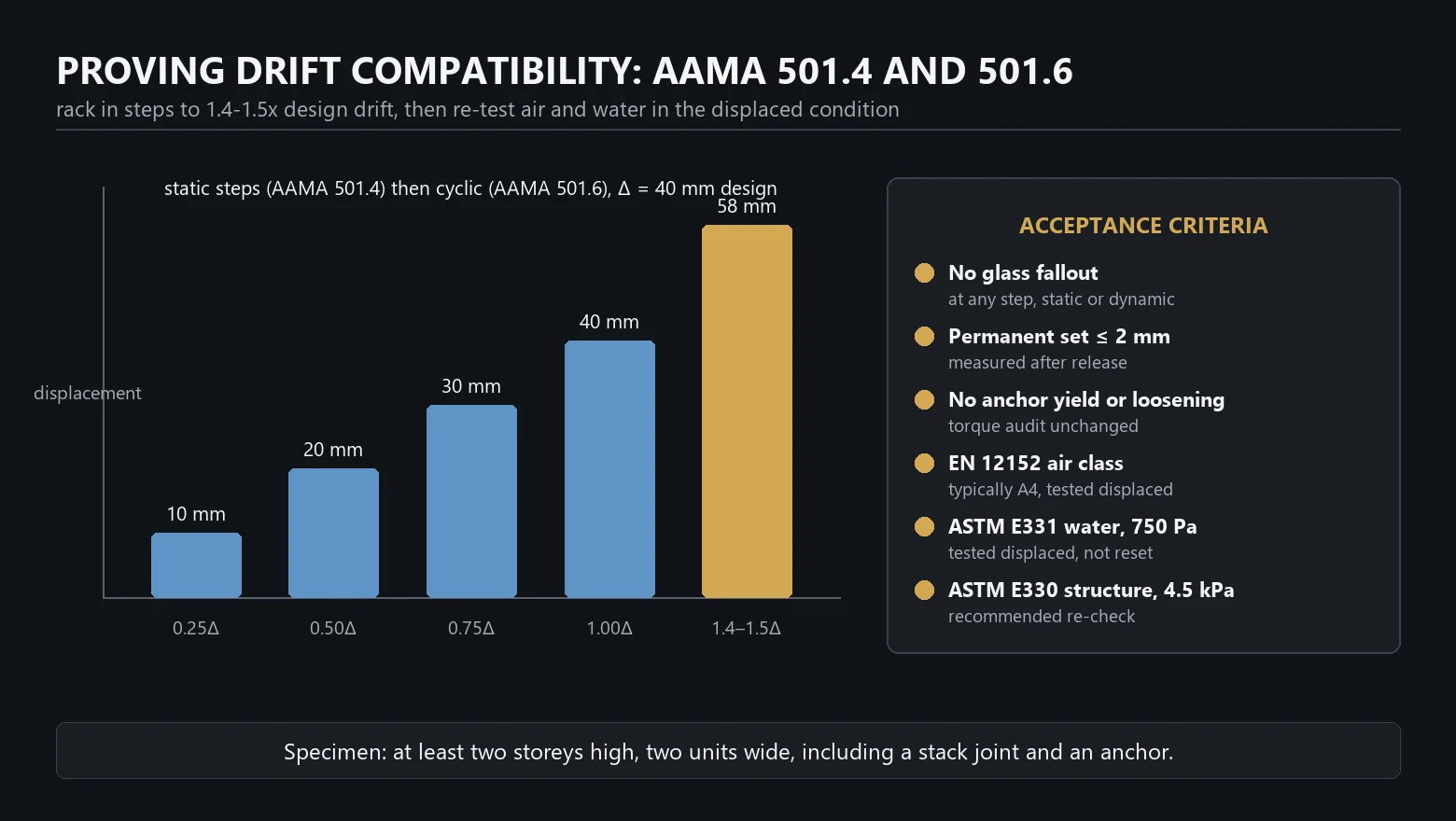

Почти в каждой серьёзной спецификации на фасад названы два метода AAMA, и они отвечают на разные вопросы. AAMA 501.4 — статическое испытание: образец смещают в сторону ступенями возрастающей величины, выдерживают на каждой ступени, осматривают на повреждения и выпадение стекла, затем испытывают на воздухо- и водонепроницаемость. Оно отвечает на вопрос «не отваливается ли что-нибудь и не течёт ли». AAMA 501.6 — динамическое испытание: образец проходит циклическую программу перемещений со скоростью, близкой к реальной, и отвечает на вопрос «удержится ли стекло во время толчков».

Значимость этого испытания определяют две вещи. Первое: проводите его на опытном образце, а не на «чистом» — на том же узле, который уже прошёл испытания на воздух, воду и термоциклирование, потому что в реальности к моменту землетрясения стык уже окислен, запылён и частично обжат. Именно программа контроля качества, отслеживающая момент затяжки анкеров, сертификаты на профиль по EN 10204 3.1, толщину анодной плёнки и журналы партий структурного герметика, придаёт лабораторному образцу доказательную силу; без неё сертификат относится к единичному изделию ручной сборки, а не к серийной конструкции.

Второе: требуйте, чтобы повторные испытания на воздух и воду проводились в смещённом положении, а не после возврата стенда в вертикаль. Узел, который снова становится герметичным после снятия нагрузки, ничего не говорит о том, была ли герметичной оболочка здания в три часа ночи.

Что должно быть в сейсмическом разделе спецификации навесного фасада?

В самом кратком рабочем разделе всё равно восемь позиций. Записывайте их в раздел фасада, а не в общее требование, которое никто не сможет проконтролировать, и давайте ссылки в разделах опытного образца и контроля качества, чтобы одни и те же числа встречались во всех трёх местах.

• Зафиксируйте требование. Расчётное межэтажное смещение в миллиметрах по этажам с указанием нормы и редакции (SBC 301, ASCE 7, EN 1998-1), а также категории риска или коэффициента важности.
• Зафиксируйте расчётное перемещение. Обычно 1,4–1,5× расчётного смещения, записанное числом в миллиметрах, чтобы лаборатория не могла трактовать его иначе.
• Требуйте оба метода. AAMA 501.4 статический и AAMA 501.6 динамический, на образце высотой не менее двух этажей и шириной в два модуля, с горизонтальным стыком и представительным анкером.
• Установите критерии остаточного контакта. Нет выпадения стекла; остаточная деформация ≤ 2 мм; анкеры не пластически деформированы; крепёж не ослаб сверх проверенного момента затяжки.
• Задайте цель по герметичности после события. Водонепроницаемость ASTM E331 при 750 Па и воздухопроницаемость до заданного класса (обычно A4 по EN 12152), обе — при сохранении максимального смещения.
• Определите бюджет узла. Зацепление горизонтального стыка 20–30 мм с остатком ≥ 10 мм при полном смещении; ход верхнего анкера ≥ Δ + 10 мм с фиксацией по вертикали; остаток цепочки допусков нетронут.
• Определите материалы поверхности скольжения. Анодированный профиль 6063-T5 толщиной 5–20 µм, AA15–AA25, 200–500 HV, ΔE ≤ 2,5; направляющие из нержавеющей стали или конструкционного полимера; крепёж A4 для категорий C4–C5 по ISO 9223.
• Потребуйте доказательств по конкретному модулю. Испытания анкеров на сдвиг, сертификаты EN 10204 3.1 на профиль и журналы партий структурного герметика, привязанные к идентификаторам панелей опытного образца, — та же прослеживаемость, что и в спецификациях модульного остекления.

Ничто из этого не стоит дорого, если решение принято до нарезки пресс-форм. Добавление подвижности в уже оснащённую систему означает новую оснастку, новый опытный образец и второй цикл длительностью 12–20 недель — как правило, самое дорогое изменение в фасадном пакете, и обнаруживается оно только на площадке.

Часто задаваемые вопросы

Какое сейсмическое перемещение выдерживает модульный фасад?

Грамотно решённая модульная система подтверждается на смещение 1/100, то есть 40 миллиметров на этаже высотой 4,0 метра, а специально рассчитанные узлы достигают 1/50, или 80 миллиметров. Это возможно потому, что смещение превращается в скольжение в горизонтальном стыке и в продолговатых отверстиях анкеров, а не в изгиб рамы.

Почему модульный фасад работает при землетрясении лучше стоечно-ригельного?

Потому что модуль остаётся прямоугольным. В стоечно-ригельном каркасе прямоугольный проём превращается в параллелограмм, и эта деформация передаётся прямо на стекло. В модульном фасаде панель смещается и поворачивается целиком, поэтому смещение принимают узлы между соседями, а стекло просто движется вместе со своей рамой.

В чём разница между AAMA 501.4 и AAMA 501.6?

AAMA 501.4 — статическое испытание на сдвиг: образец доводят до возрастающих перемещений, осматривают на каждой ступени, затем испытывают на воздух и воду. AAMA 501.6 задаёт тому же образцу циклическую программу в сейсмическом темпе, что ближе к реальным толчкам. Серьёзные спецификации требуют оба метода, обычно на 1,4–1,5 расчётного межэтажного смещения по нормам.

Выпадает ли стекло из фасада при испытаниях на сдвиг?

Не должно, и это главный критерий приёмки. Структурное силиконовое остекление работает хорошо, потому что отсутствует контакт стекла с металлом, концентрирующий нагрузку, если подтверждены галтель 10–15 миллиметров и расчётное напряжение 0,14 мегапаскаля. В системах с механическим прижимом всё зависит от того, остался ли достаточный зазор после лет эксплуатации.

Нужны ли проектам Персидского залива сейсмические испытания на сдвиг?

Нужны, хотя редко этот расчёт определяет конструкцию. SBC 301 требует выполнения и фиксации проверки на смещение даже при низкой сейсмической нагрузке. Практическая ценность в том, что узел, доказавший способность к перемещению, справляется и с температурными, ветровыми и монтажными деформациями, не теряя герметичности.
